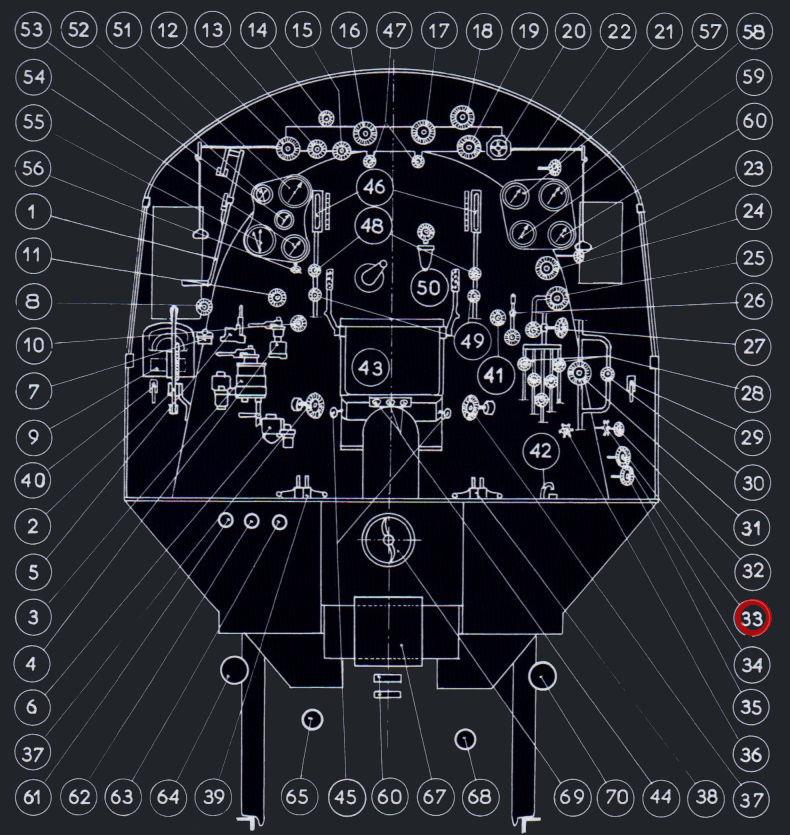

La cabine de conduite en détail.

---

Cliquez sur le numéro de la commande pour la visualiser dans l'image de légende et sur la photo.

Commandes et vannes

1 - Levier du régulateur 2 - Levier de chang. de marche 3 - R.frein H6 et soup. M3A 4 - R.frein S6 (indépendant) 5 - R.frein direct type PLM 6 - Dét. du frein indépendant 7 - Commande des sablières 8 - Commande des purgeurs cylindres 9 - Indicateur de vitesse Flaman 10 - Rech. pompe Worthington 11 - Injection d'eau 12 - Prise vapeur compresseur d'air 13 - PV purgeurs cylindres 14 - PV chauffage graisseurs 15 - PV chauf. turb. à eau froide 16 - PV pompe Worthington 17 - PV moteur stoker 18 - PV chauffage 19 - PV souffleur 20 - PV injecteur 21 - PV turbodynamo 22 - Cde du sifflet 23 - Réglage chauffage 24 - Souffleur 25 - Régl. dém. pompe Worthin. 26 - PV et cde vanne d'extract. 27 - PV de l'ensemble jets (stoker) 28 - Régl. séparés des cinq jets 29 - Commande volets cendrier côté D 30 - Réglage moteur stoker 31 - Démarrage moteur stoker 32 - Réchauffage de l'injecteur 33 - Prise d'eau de l'arroseur 34 - Chauffage par l'avant 35 - Chauffage par l'arrière 36 - Arroseur de cabine 37 - Arroseurs de cendrier 38 - Cde grilles Hulson côté D AV et AR 39 - Cde grilles Hulson côté G AV et AR 40 - Cde volets cendrier côté G 41 - Purge turbine à eau froide 42 - Témoin fonct.pompe Worthington 43 - Porte du foyer 44 - Regards sur AR du cendrier 45 - Reg. de l'angle AR cendrier 46 - Niveaux d'eau 47 - Prise de vap. des niveaux 48 - Prise d'eau des niveaux 49 - Purges des niveaux d'eau 50 - Robinet de jauge

Manomètres

51 - Chaudière 52 - Frein autom. et indép 53 - Frein direct 54 - Boîtes à vapeur 55 - Frein automatique 56 - Robinet d'isolement de 54 57 - Eau froide turb. Worthington 58 - Pression chaudière 59 - Chauffage 60 - Stoker

Liaisons avec le tender

61 - Conduite de freinage 62 - Conduite générale 63 - Conduite de frein direct 64 - Eau froide à la turbine 65 - Vap. au moteur du stoker 66 - Barres d'attelage (absent du photo) 67 - Tampon 68 - Chauffage 69 - Arrivée du combustible (vis) 70 - Eau à l'injecteur
