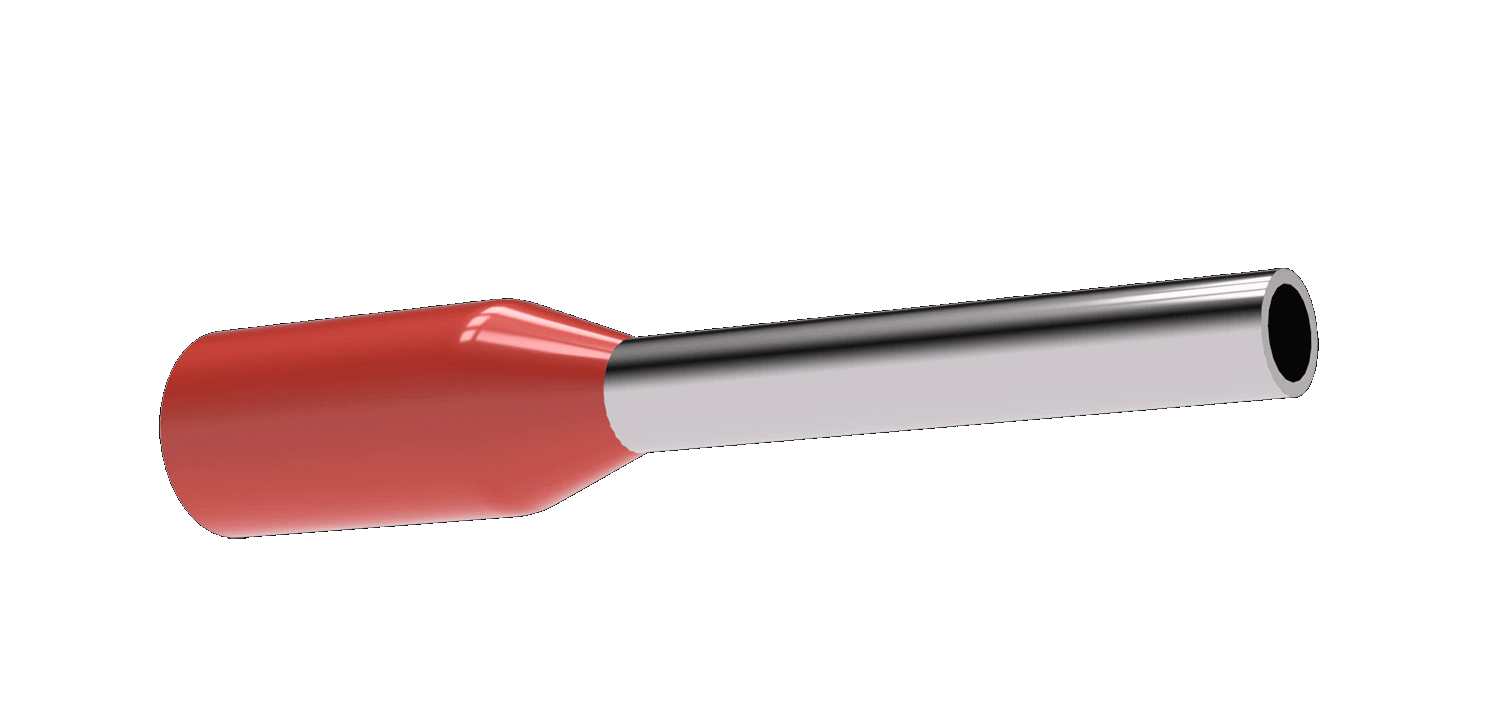

Les embouts série E
En recherchant des informantions de câblage pour mon décodeur de pont tournant TT-DEC, je suis tombé par hazard sur le site Más Que Trenes. J'y ai découvert qu'il utilisait de petits embouts sertis pour le câblage du réseau. Javier m'ayant gentiment fourni les références de ces embouts, depuis j'utilise aussi ces embouts de câblage à sertir de la série E pour toutes mes raccordements (modules et borniers).
Dimensions des embouts
| Référence | Dimensions (mm) | Section câble (mm²) | Couleur | ||||
|---|---|---|---|---|---|---|---|
| F | L | W | D ∅ | C ∅ | |||
| E0308 | 8.0 | 12.8 | 1.9 | 1.1 | 0.8 | 0.3 | Vert |
| E0508 | 8.0 | 14.0 | 2.6 | 1.3 | 1.0 | 0.5 | Blanc |
| E7508 | 8.0 | 14.4 | 2.8 | 1.5 | 1.2 | 0.75 | Gris |
| E1008 | 8.0 | 14.4 | 3 | 1.7 | 1.4 | 1.0 | Rouge |
| E1508 | 8.0 | 14.4 | 3.5 | 2.0 | 1.7 | 1.5 | Bleu |
Le sertissage des embouts avec la pince

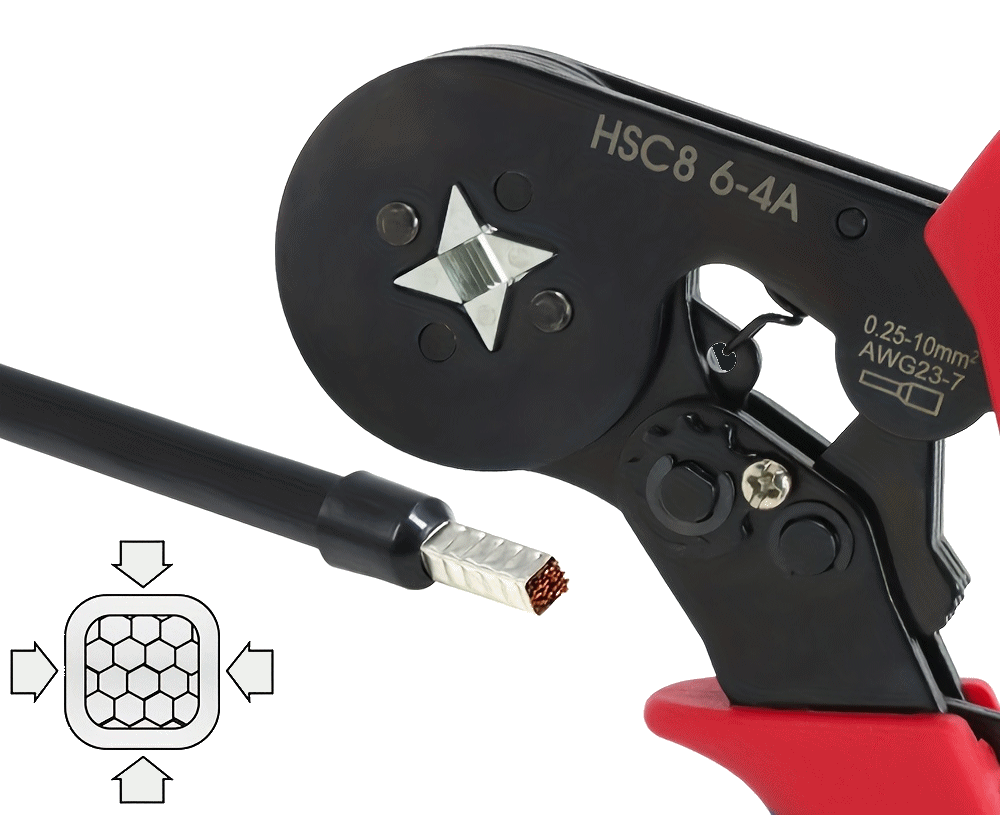

Le sertisage des embouts s'effectue avec une pince spécifique (référence HSC8 6-4A).
En premier lieu, dénudez le fil selon le tableau ci-dessus (colonne F), par exemple sur 8 mm pour un embout E0508, et insérez-le dans l'embout. Ensuite sertissez l'embout avec la pince, jusqu'au déverrouillage de la pince.
Le sertissage est très facile à réaliser avec la pince HSC8 6-4A, le fil est solidement solidaire de l'embout avec une parfaite continuité électrique.
