Les diodes
Le principe
-
La diode est un dipôle non-linéaire et polarisé (ou non-symétrique). Le sens de branchement d'une diode a donc une importance sur le fonctionnement du circuit électronique dans lequel elle est placée. La fonction "générique" d'une diode est de laisser passer le courant dans un sens, nous disons qu'elle est conductrice (dans le sens passant ou sens direct) et de bloquer le courant dans l'autre sens. Nous disons alors qu'elle est bloquée (dans le sens bloquant ou inverse).
Le schéma

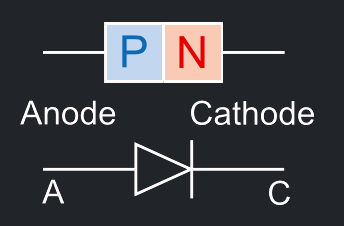

Le symbole électrique d'une diode sur un schéma électrique peut être représenté de plusieurs façons selon le type de diode. L'affichage le plus simple et le plus courant est celui-ci représenté ci-dessus.
Ce symbole présente un sens qui n'est pas anodin. Le "A" désigne l'anode, tandis que le K désigne la cathode. Il s'agit d'une jonctions PN, l'anode est reliée à la jonction P, tandis que la cathode est reliée à la jonction N.
Astuce: souvenez-vous facilement du sens en associant le A par "Anode" et le K par "ca-thode". Par ailleurs, lorsque la diode est dans le sens inverse, la cathode ressemble à la lettre K.
Les Caractéristiques électriques
Pour comprendre facilement la caractéristique principale des diodes, il suffit de créer un simple circuit fermé contenant une alimentation, une diode, et une ampoule. Si la diode est placé dans le même sens que le courant, la lampe s'allumera. En revanche, si la diode est placé dans l'autre sens, en opposition au courant, la diode empêchera le courant de passer et coupera donc le circuit fermé, empêchant la lampe de s'allumer.
Ca y est, vous venez de comprendre la chose la plus essentielle concernant ce composant. Cependant, il s'agit d'une utilisation très simplifié et idéale. Concrètement, la différence de potentiel entre les 2 bornes de ce dipôle doit dépasser une tension de seuil pour laisser passer le courant. C'est-à-dire qu'une diode ayant une tension de seuil de 0.6V ne laissera pas passer le courant si l'alimentation en circuit fermé présenté précédemment ne dépasse pas les 0.6V. Et même une fois que la différence de potentielle a dépassé ce seuil, le courant va croitre progressivement au fur et à mesure que la tension augmente.
