Les résistances CMS
Comment calculer la valeur d'une résistance CMS
Les résistances en boîtier CMS (Composant Monté en Surface) bénéficient d'un marquage direct pour indiquer leur valeurs ohmiques.
Pour la série E24 à 5% de précision, c'est avec trois chiffres que la valeur est exprimée.
Pour les résistances CMS à 1% de précision de la série E96, c'est avec quatre chiffres ou le code EIA-96 que le marquage s'effectue.
Le code à 3 chiffres
Les résistances CMS à tolérance 5% sont marquées d'un simple code à 3 chiffres.
Le premier et le deuxième chiffre sont les chiffres significatifs. Le troisième est le nombre de zéros (coefficient multiplicateur).
Exemples de code à 3 chiffres :
- 220 = 22 x 10 0 (1) = 22Ω (pas 220Ω !)
- 471 = 47 x 10 1 (10) = 470Ω
- 102 = 10 x 10 2 (100) = 1000Ω ou 1kΩ
Les valeurs décimales
Pour indiquer une valeur décimale, le fabricant utilise la letrre R en plus des chiffres.
La lettre "R" remplace le point décimal dans la procédure de marquage de notre résistance cms.
Exemples de code à valeurs décimales :
- 6R80 = 6.8Ω
- 3R3 = 3.3Ω
- R010 = 0.01Ω
Le code à 4 chiffres
Le code à 4 chiffres est utilisé pour marquer les résistances CMS de précision. C'est similaire au système précédent, la seule différence est le nombre de chiffres significatifs : les trois premiers chiffres nous indiqueront les chiffres significatifs, et le quatrième est le nombre de zéros (coefficient multiplicateur). Les résistances inférieures à 100 ohms sont repérées à l'aide de la lettre "R", indiquant la position de la virgule.
Exemples de code à 4 chiffres :
- 4700 = 470 x 10 0 (1) = 470Ω (pas 4700Ω !)
- 2001 = 200 x 10 1 (10) = 2000Ω ou 2kΩ
- 1002 = 100 x 10 2 (100) = 10000Ω ou 10kΩ
- 15R0 = 15.0Ω
EIA-96

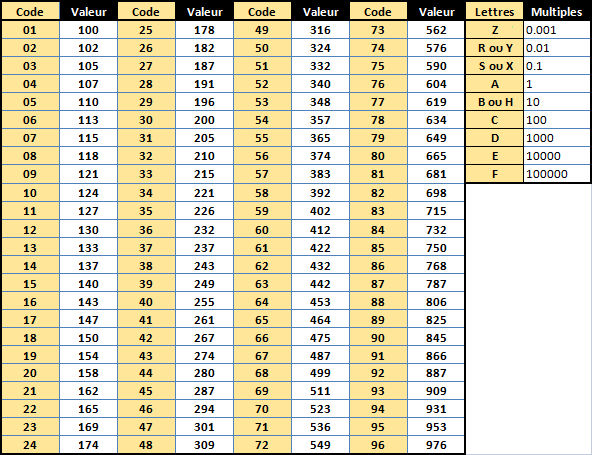

Récemment, un nouveau système de codage (EIA-96) est apparu sur les résistances CMS à 1%. Il se compose d'un code à trois caractères : les 2 premiers chiffres nous indiqueront les 3 chiffres significatifs de la valeur de la résistance (voir le tableau de correspondance en cliquant sur le bouton ci-dessous) et le quatrième marquage (une lettre) indiquera le multiplicateur.
calculateur de résistances CMS
Ce calculateur simple vous aidera à déterminer la valeur de n'importe quelle résistance CMS.
Pour commencer, saisissez le code à 3 ou 4 chiffres et appuyez sur le bouton "Calculer" ou sur Entrée.
Remarque: Les scripts ont été testé rigoureusement, mais ils peuvent encore avoir quelques petits bugs.
Merci de me les signaler via le formulaire.
