Les principales portes logiques

Qu'est-ce qu'une porte logique ?

Une porte logique est un composant fondamental d'un circuit numérique. Chaque porte possède une ou plusieurs entrées et produit une seule sortie qui dépend de la ou des entrées. Plusieurs portes logiques peuvent être combinées pour créer des circuits complexes permettant d'effectuer le traitement.
Chaque porte logique possède un symbole utilisé dans les schémas de circuit et une table de vérité unique qui montre comment la sortie change avec différentes entrées.
Vous pouvez considérer les entrées des portes logiques comme des `1` et des `0` . Ces valeurs sont déterminées par la tension qui circule dans le système où une haute tension est évaluée comme `1` (Vrai) et une basse tension est évaluée comme `0` (Faux). Conventionnellement, nous étiquetons généralement la sortie `Q` .

Types de portes logiques

Les portes logiques sont dotées de fonctions logiques distinctes. Les plus courantes sont connues sous le nom de portes de base. Elles comprennent :

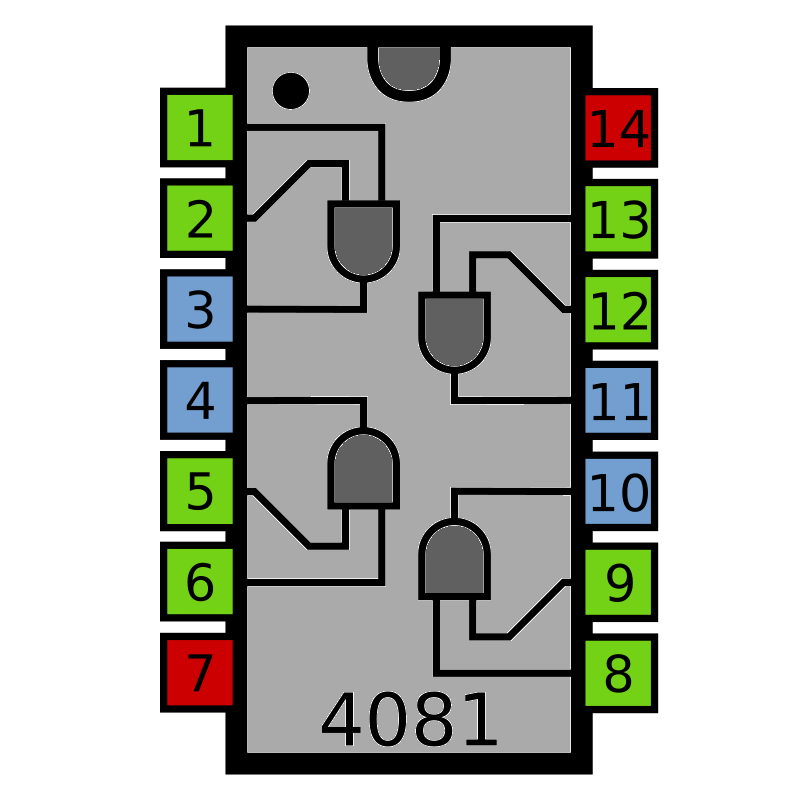

• Porte ET (AND). Cette porte est dotée de plusieurs entrées qui sont traitées à un seul signal en fonction de la combinaison positive de signaux élevés dans les entrées. Elle ne produit un signal élevé que si les deux entrées s'enregistrent à un niveau élevé (par exemple, deux produisent une, sinon, la sortie est zéro).

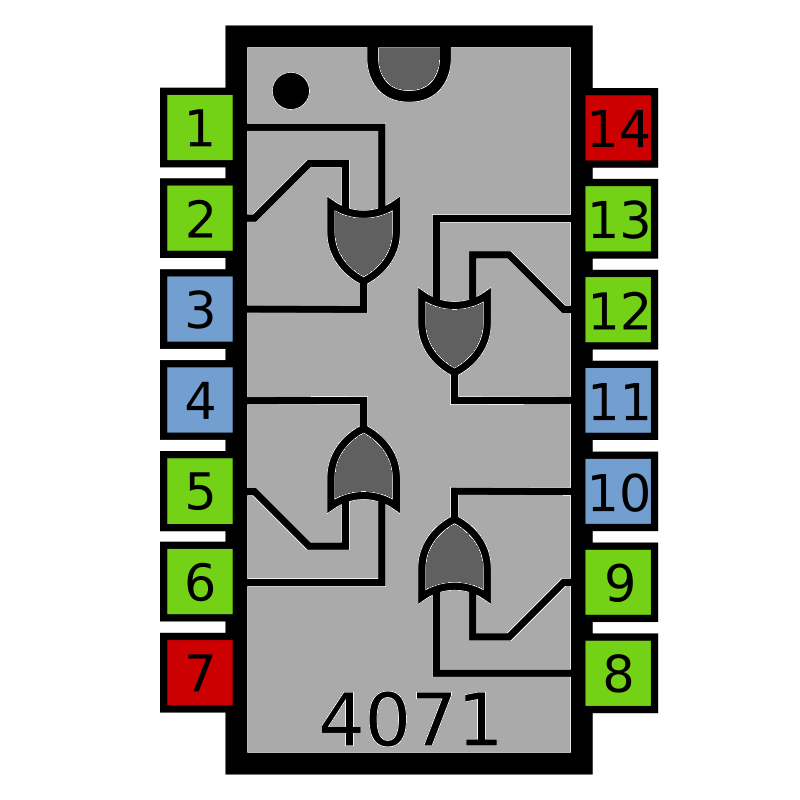

• Porte OU (OR). Comme les portes ET, les portes OU sont dotées de plusieurs entrées et d'une sortie simple. Dans ce cas, elles ne nécessitent pas une combinaison positive d'un signal, mais génèrent un signal logique élevé si une ou toutes les entrées sont élevées par exemple un 1 et un zéro, ou deux 1, peuvent produire un signal élevé, mais deux zéros produisent des zéros.)

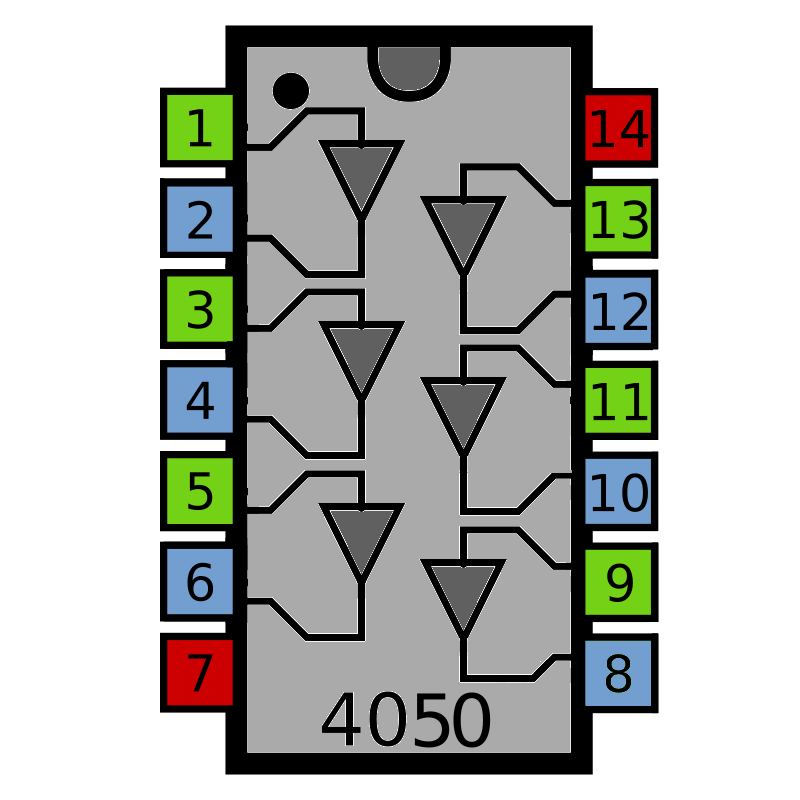

• Porte OUI (YES). Egalement connues sous le nom de tampons, les portes OUI traitent le signal comme étant l'égal de leur valeur (par exemple, un signal se transpose en tant que 1, et un zéro se transpose en tant que zéro.)

Elles sont également des portes logiques à fonction combinée qui modifient les fonctions typiques avec une inversion:

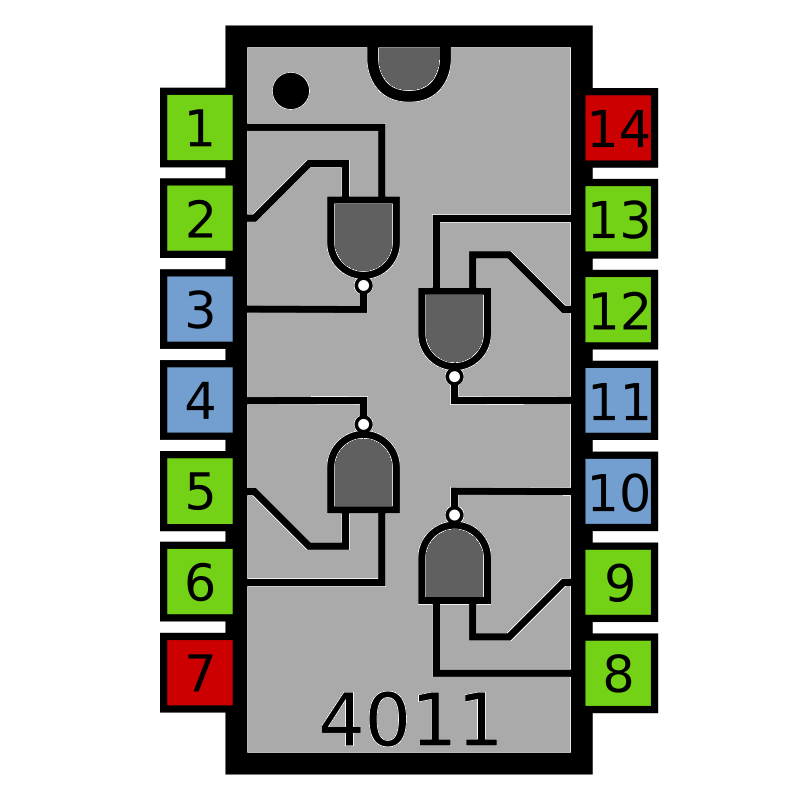

• Porte NON-ET (NAND). Contrairement à une porte ET, une porte NON-ET traite deux signaux élevés comme zéro et toutes les autres combinaisons comme un 1.

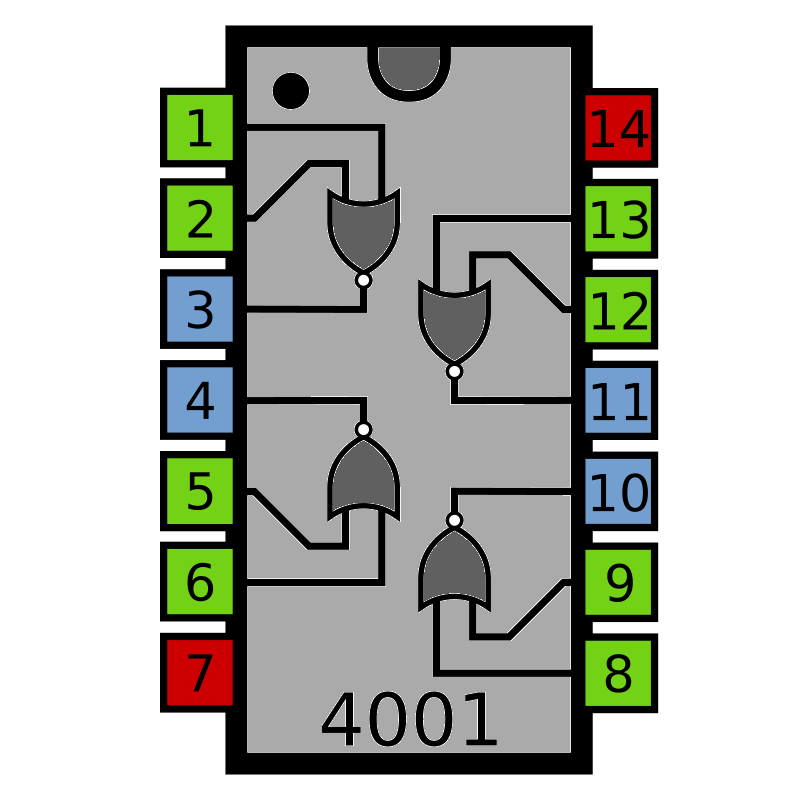

• Porte NON-OU (NOR). Contrairement à une porte OU, celle-ci produit un 1 si les entrées enregistrent un signal zéro dans n'importe quelle combinaison, plutôt qu'un signal élevé.

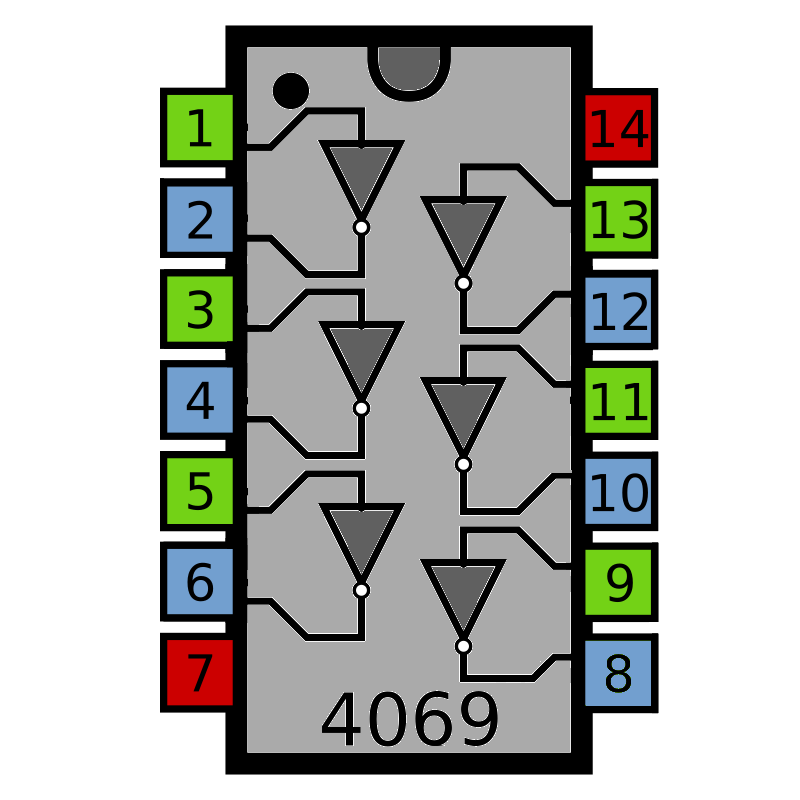

• Porte NON (NOT). Egalement connues sous le nom d'inverseurs, les portes NON traitent le signal comme étant l'opposé de leur valeur (par exemple, un signal s'inverse en tant que zéro, et un zéro s'inverse en tant que 1.)

Et également avec des fonctions plus complexes:

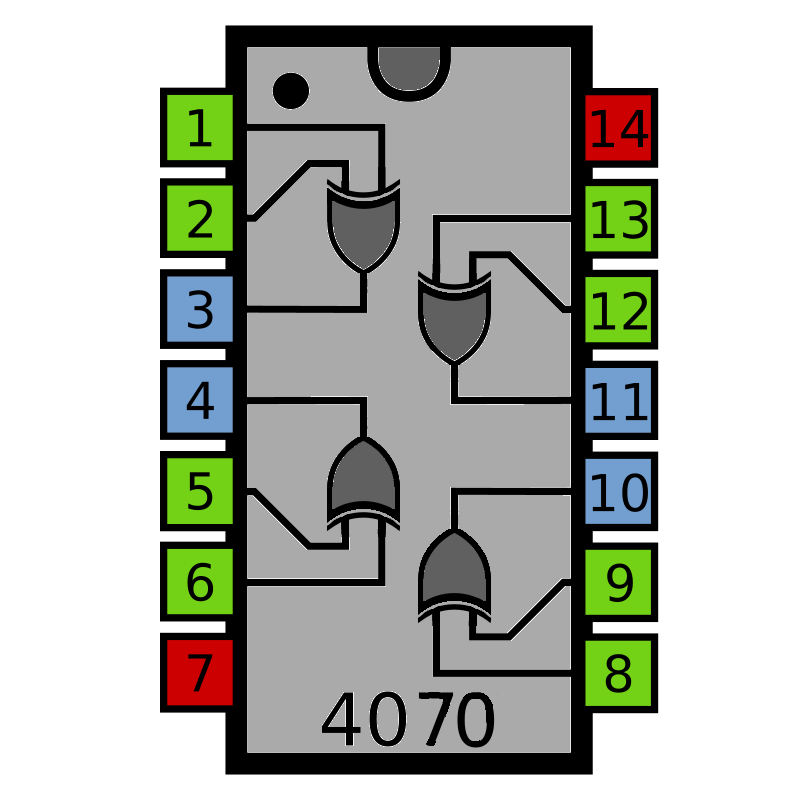

• Porte OU exculsif (XOR). La valeur de la sortie est 1 si et seulement si la valeur d'exactement une entrée est 1.
• Porte NON-OU exculsif (XNOR). Inverse de "XOR" : La valeur de la sortie est 0 si et seulement si la valeur d'exactement une entrée est 1

Les connexions et les tables de vérité
