Les résistances à bandes de couleurs
La résistance
Une résistance est un composant électronique ou électrique dont la principale caractéristique est d'opposer une plus ou moins grande résistance (mesurée en ohms, symbole: Ω) à la circulation du courant électrique ce qui entraîne obligatoirement une chute de tension à ses bornes. La résistance est un composant bipôle. Sa valeur est mesurée à l'ohmmètre et doit être effectuée lorsque le composant est seul et non relié au circuit sur lequel il est raccordé, sans quoi le résultat ne correspondrait vraiment pas à la résistance mesurée. La mesure de la tension à ses bornes permet de calculer le courant la traversant en utilisant la loi d'ohm (La différence de potentiel ou tension U (en volts) aux bornes d'une résistance R (en ohms) est proportionnelle à l'intensité du courant électrique I (en ampères) qui la traverse d'ou U=R.I).
Le code de couleurs des résistances
On peut voir sur une résistance des anneaux de couleur.
Chaque couleur correspond à un chiffre. La correspondance entre les chiffres et les couleurs des anneaux constitue ce qu'on
appelle le code des couleurs et permet de déterminer la valeur en Ohms d'une résistance.
Pour lire cette valeur, il faut d'abord placer la résistance dans le bon sens.
En général, la résistance a un anneau doré ou argenté, qu'il faut placer à droite.
Dans d'autres cas, c'est l'anneau le plus large qu'il faut placer à droite.
Il existe trois types de résistances: celles à 4 anneaux, 5 anneaux et 6 anneaux.
- les deux premiers anneaux Rouges donnent les chiffres significatifs 2 et 2,
- le troisième Orange donne le multiplicateur de 1.000 (trois zéro)
- et le quatrième Or donne la tolérance à 5%.
Organisation des valeurs des résistances
Etant donné la diversité des applications, la précision des valeurs des résistances varie en fonction des dites applications. C'est la raison pour laquelle la fabrication des résistances est organisée en série à l'intérieure d'une décade.
Série et décade
Une décade est un ensemble de valeurs dont les valeurs de résistance sont comprises entre
un multiple de 1 et un multiple de 10 de l'unité considérée.
Exemple : 1 à 10 ohms ; 10 à 100 ohms ; 10 à 100 kilo ohms.
Une série représente le nombre de valeurs différentes que l'on dispose à l'intérieur d'une décade.
Valeurs des résistances de décades normalisées CEI 60063:
E12 series:
(10% de tolérance)
E24 series:
(5% de tolérance)
E48 series:
(2% de tolérance)
E96 series:
(1% de tolérance)
E192 series:
(0.5, 0.25, 0.1 et 0.05% de tolérance)
Remarque : la série E12 n'étant plus fabriquée, elle est extraite de la série E24.
Les calculateurs de résistances
Le calculateur ci-dessus affiche la valeur, la tolérance et effectue un contrôle simple pour vérifier si la résistance calculée correspond à l'une des valeurs normalisées CEI 60063 (voir ci-dessus). Sélectionnez les 4 premières bandes pour les résistances de 20%, 10% ou 5% et les 5 bandes pour les résistances de précision (2% ou moins), à 5 bandes. Survolez la tolérance pour connaître les valeurs minimum et maximum de la plage de tolérance.
Si vous voulez connaître les bandes de couleur pour une valeur, utilisez l'outil à gauche.
Saisissez la valeur numérique de la résistance, sélectionnez le multiplicateur (Ω, KΩ ou MΩ), la précision souhaitée et appuyez sur "Afficher la résistance"
ou sur ENTRÉE.
Vous pouvez également saisir les valeurs de résistance en notation abrégée comme 1K5, 22K, 3.9M ou 4M7...
Si la résistance calculée n'est pas normalisée, la valeur normalisée supérieure sera proposée.
Le calculateur ci-dessus affiche la valeur, la tolérance et effectue un contrôle simple pour vérifier si la résistance calculée correspond à l'une des valeurs normalisées CEI 60063 (voir ci-dessus). Sélectionnez les 4 premières bandes pour les résistances de 20%, 10% ou 5% et les 5 bandes pour les résistances de précision (2% ou moins), à 5 bandes. Survolez la tolérance pour connaître les valeurs minimum et maximum de la plage de tolérance.
Si vous voulez connaître les bandes de couleur pour une valeur, utilisez l'outil à gauche.
Saisissez la valeur numérique de la résistance, sélectionnez le multiplicateur (Ω, KΩ ou MΩ), la précision souhaitée et appuyez sur "Afficher la résistance"
ou sur ENTRÉE.
Vous pouvez également saisir les valeurs de résistance en notation abrégée comme 1K5, 22K, 3.9M ou 4M7...
Si la résistance calculée n'est pas normalisée, la valeur normalisée supérieure sera proposée.
Les associations de résistances
Résistances en séries
La résistance équivalente de plusieurs résistances en série est égale à la somme de leurs résistances:
Formule de calcul:
`R=R_{1}+R_{2}`

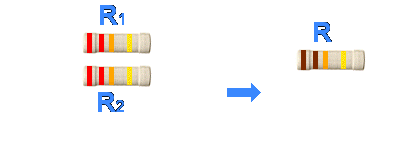

Résistances en parallèles
La résistance équivalente de plusieurs résistances en parallèle est égale à la somme de leurs inverses réspectifs soit pour 2 résistances:
Formule de calcul:
`\frac{\1}{R}=\frac{\1}{R_{1}}+\frac{\1}{R_{2}}`
Le calculateur de résistances en parallèles
Remarque: Les scripts ont été testé rigoureusement, mais ils peuvent encore avoir quelques petits bugs.
Merci de me les signaler via le formulaire.
