Le régulateur de tension LM78XX
Le régulateur de tension 78XX est un des composants les plus courant sur les cartes électroniques. Il existe en plusieurs modèles suivant la tension ou le courant que vous souhaitez en sortie. C'est ce que l'on appelle un régulateur linéaire, les deux derniers chiffres vous donnent la tension de sortie (par exemple 7805 est un régulateur 5Vdc, 7812 un régulateur 12Vdc). La tension d'entrée peut point peut être jusqu'à 35Vdc.

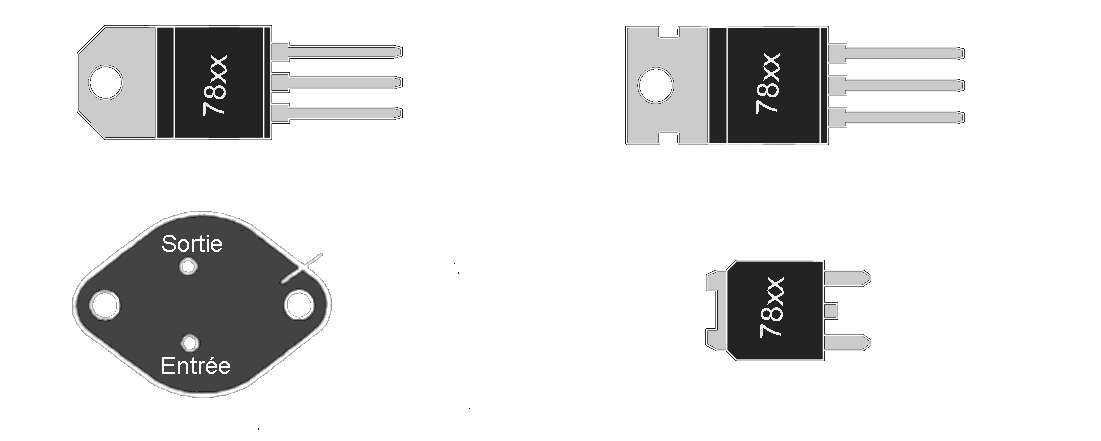

Ce composant possède 3 pattes seulement, on applique de préférence une tension légerement supérieure à la tension de sortie sur l'entrée et on récupère une tension régulée en sortie suivant le composant choisi 5V si c'est un 7805, 12v si c'est un 7812 (penser que la partie métallique du boitier est au commun).
En TO-220 et TO-3, le 78xx peut supporter jusqu'à 1,5A en courant de sortie alors qu'en CMD, il peut délivrer que 100mA!

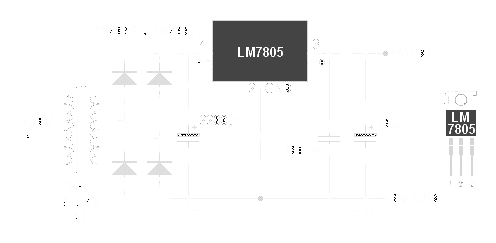

Ci-dessus voici le montage habituel, le condensateur non-polarisé sert d'antiparasite, il est en général d'une centaine de nanofarads.
Le LM78xx existe aussi en tension négative sous la référence LM79xx.
