On souhaite souvent obtenir rapidement et facilement un aperçu des composants électroniques. Sont-ils en bon état ou défectueux? Quelle est leur valeur? Pour cela, il n'est pas nécessaire d'acheter des appareils de mesure pour chaque type de composant; un seul appareil suffit, ce qui revient beaucoup moins cher! L'appareil de mesure présenté ici ne prétend pas être ultra précis, mais il est tout à fait suffisant pour les besoins de l'électronique des trains miniatures.

Caractéristiques

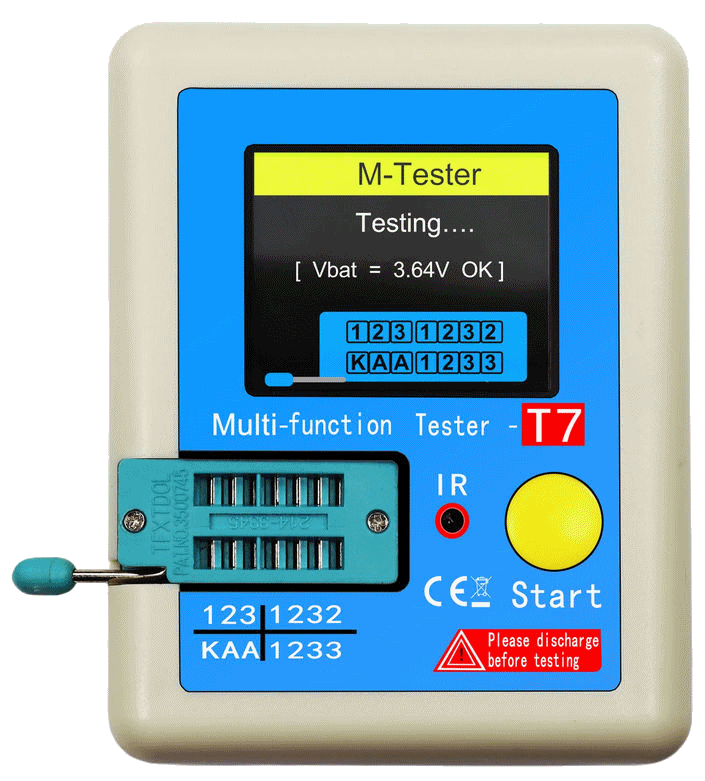

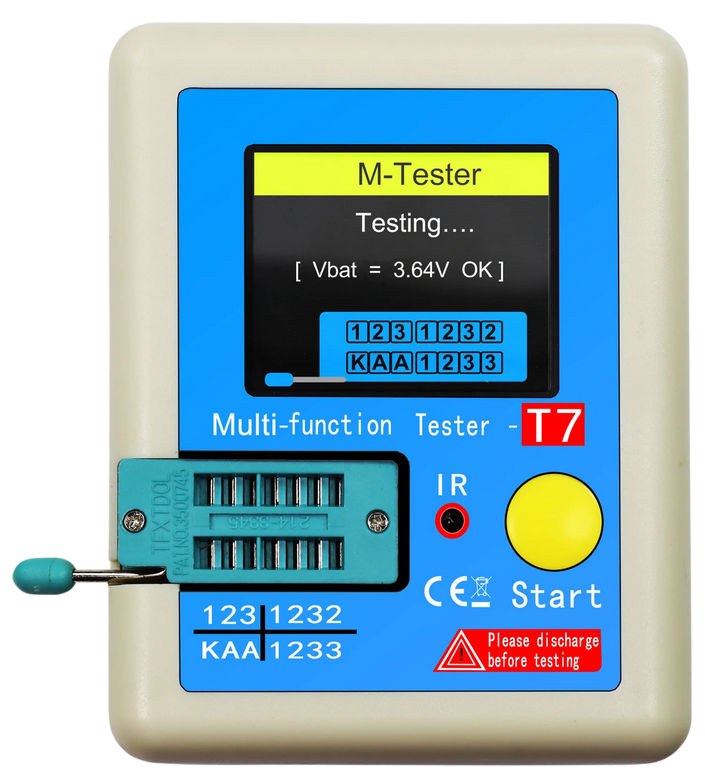

L'appareil de mesure Joy-IT LCR-T7 vous offre une large gamme de fonctions à un prix attractif (moins de 30€). À l'aide de l'appareil de mesure LCR, vous pouvez mesurer les inductances ( L ) des bobines, les capacités ( C ) des condensateurs et leurs résistances ( R ) en tant que perte.

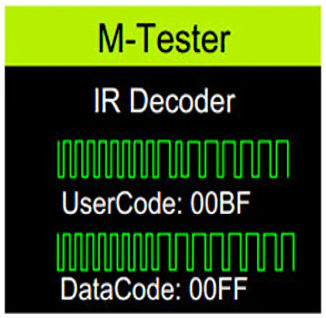

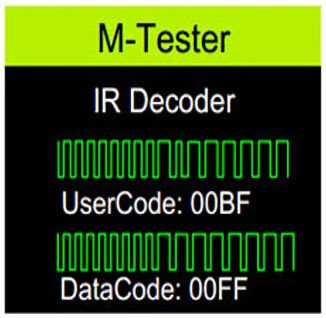

La reconnaissance automatique des composants de l'appareil permet d'identifier les composants électroniques (diodes, diodes Z, diodes doubles, résistances, condensateurs, inductances, thyristors, triacs, transistors à effet de champ, transistors bipolaires et batteries) et de distinguer, par exemple, différents types de transistors (NPN ou PNP). Les mesures sont lancées automatiquement en appuyant simplement sur un bouton. Grâce au décodeur infrarouge intégré, même les signaux infrarouges peuvent être décodés et affichés à l'écran sous forme d'onde et de code hexadécimal. Grâce à la batterie intégrée d'environ 300 mAh, l'appareil de mesure peut être utilisé dans des applications mobiles. La batterie peut être rechargée à l'aide du câble microUSB fourni et de diverses sources d'alimentation USB (par exemple, adaptateur secteur 5 V, batterie externe, PC, etc.). En raison du grand nombre de composants différents disponibles sur le marché, il n'est pas possible de garantir que tous les composants seront correctement détectés.

Le petit plus !

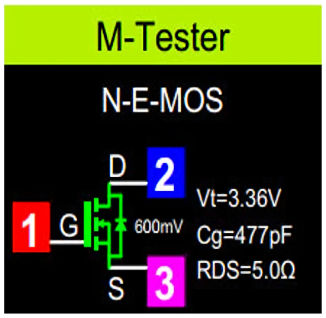

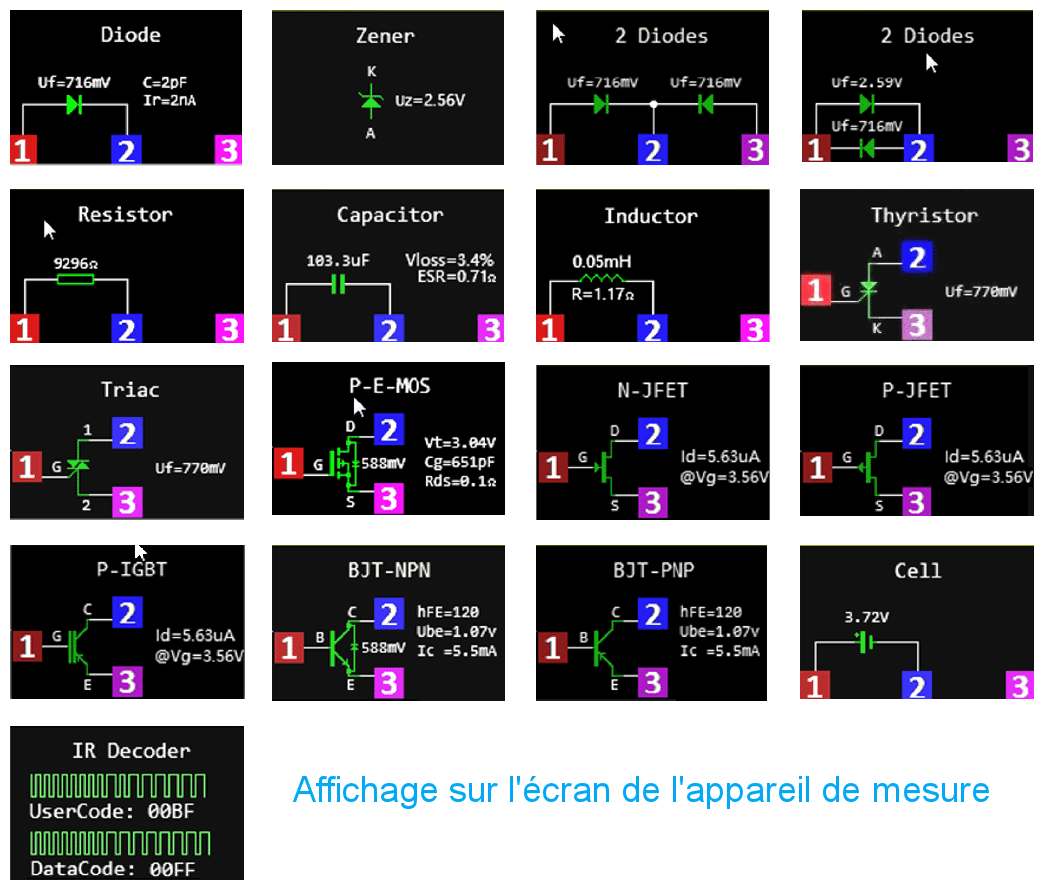

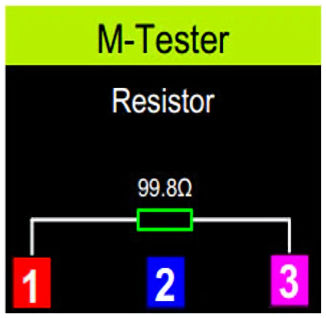

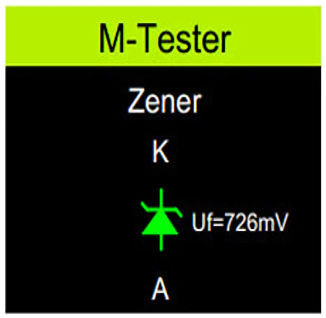

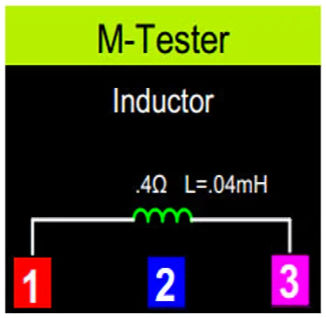

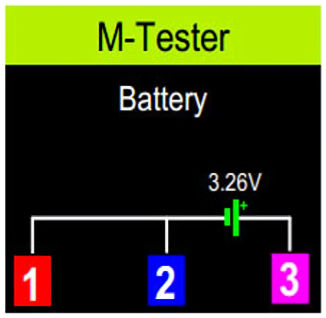

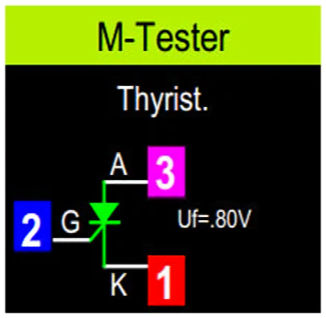

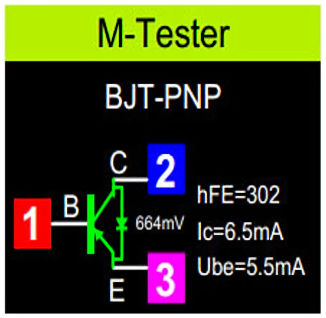

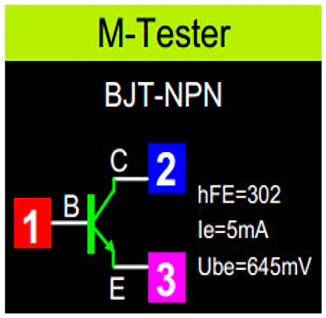

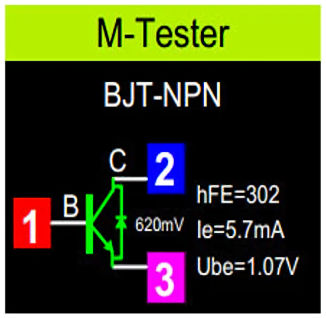

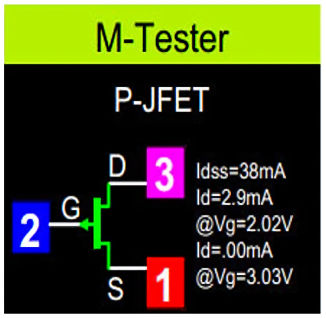

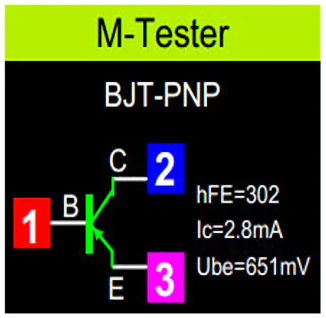

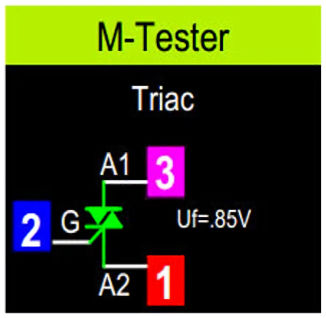

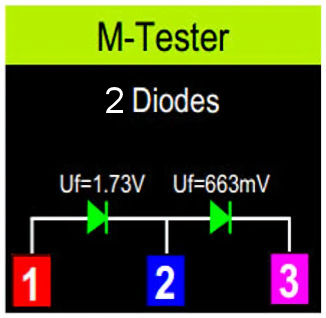

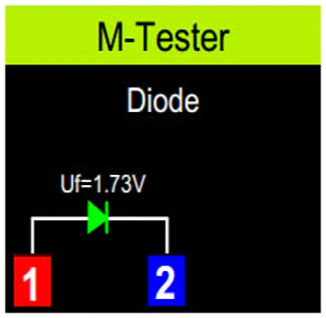

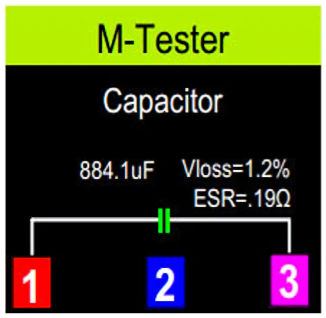

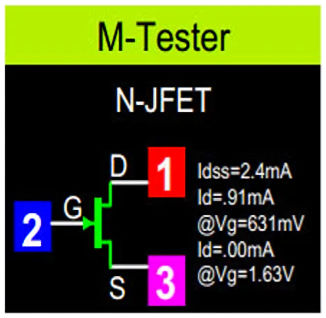

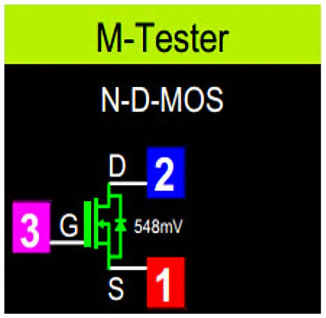

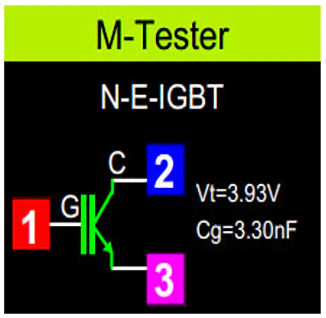

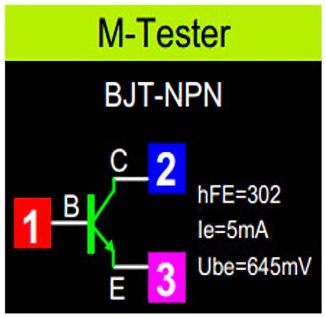

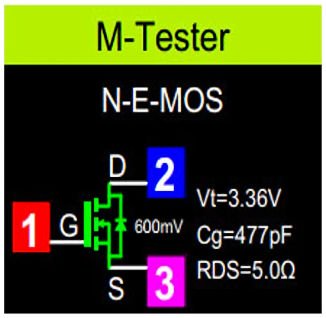

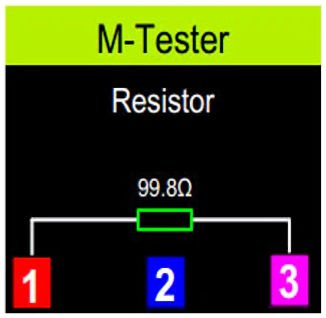

L'avantage de ce petit appareil de mesure peu coûteux réside notamment dans le fait qu'il affiche non seulement les valeurs mesurées d'un composant, mais aussi automatiquement le type de composant concerné (voir illustrations ci-dessous) ! Cela facilite grandement la tâche des utilisateurs peu expérimentés.

L'appareil de mesure peut également être utile pour réparer un appareil défectueux: si vous soupçonnez qu'un composant est défectueux, dessoudez-le et mesurez-le. S'il est en bon état, le type de composant et sa valeur s'affichent. Si, en revanche, le composant est défectueux ou inconnu, cela s'affiche également.
