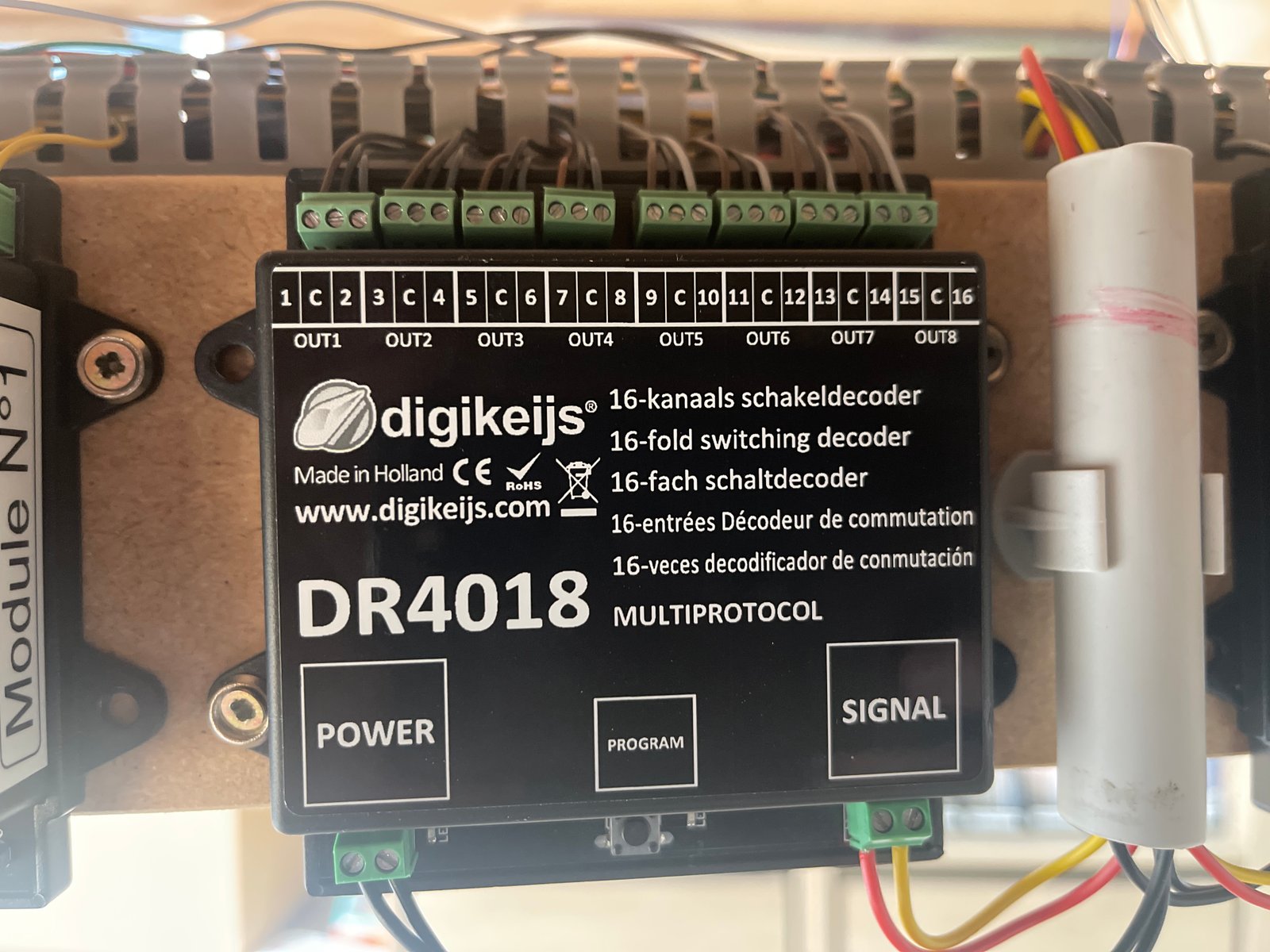

Décodeur aiguillages 16 sorties DR4018 n°1

Digikeijs DR4018

Fonction:
Décodeur aiguillages 16 sorties
N° module:
1

Le module

Date d'achat:
02 juin 2020
CV de programation:
47
Préréglage:
(Preset 0): 8 Aiguillages à double solénoïdes
Adresse de début:
049
Adresse de fin:
056
Adressage:
Double
Nombre de sorties:
16
Nombre de communs:
8
Alimentation:
Alimenté par la centrale.
Manuel d'utilisation:
Télécharger le manuel

Notes

Alimentation 16V alternatif via un transfo Fleischmann 6705.
Signal par DR5000.

Raccordements sorties

Adresse Nom Couleur
049 Aig_GCEnt_V1-2-2 * Marron
50 Aig_GCEnt_V1-2 * Gris
51 Aig_GCSor_V1 * Marron
52 Aig_GCSor_V1 * Gris
53 Aig_V1_E2 * Marron
54 Aig_V1_E2 * Gris
55 Aig_S2_V3-4-5 * Marron
56 Aig_S2_V3-4-5 * Gris
57 Aig_E1_V5 * Marron
58 Aig_E1_V5 * Gris
59 Aig_E1_V4-5 * Marron
60 Aig_E1_V4-5 * Gris
61 Aig_S1_V1 * Marron
62 Aig_S1_V1 * Gris
63 Aig_S1_V4-5 * Marron
64 Aig_S1_V4-5 * Gris
65
66
67
68
69
70
71
72
Adresse Nom Couleur
049 Aig_GCEnt_V1-2-2 Marron
50 Aig_GCEnt_V1-2 Gris
51 Aig_GCSor_V1 Marron
52 Aig_GCSor_V1 Gris
53 Aig_V1_E2 Marron
54 Aig_V1_E2 Gris
55 Aig_S2_V3-4-5 Marron
56 Aig_S2_V3-4-5 Gris
57 Aig_E1_V5 Marron
58 Aig_E1_V5 Gris
59 Aig_E1_V4-5 Marron
60 Aig_E1_V4-5 Gris
61 Aig_S1_V1 Marron
62 Aig_S1_V1 Gris
63 Aig_S1_V4-5 Marron
64 Aig_S1_V4-5 Gris
65
66
67
68
69
70
71
72
Adresse Nom Couleur
049-1 Aig_GCEnt_V1-2-2 * Marron
049-2 Aig_GCEnt_V1-2 * Gris
50-1 Aig_GCSor_V1 * Marron
50-2 Aig_GCSor_V1 * Gris
51-1 Aig_V1_E2 * Marron
51-2 Aig_V1_E2 * Gris
52-1 Aig_S2_V3-4-5 * Marron
52-2 Aig_S2_V3-4-5 * Gris
53-1 Aig_E1_V5 * Marron
53-2 Aig_E1_V5 * Gris
54-1 Aig_E1_V4-5 * Marron
54-2 Aig_E1_V4-5 * Gris
55-1 Aig_S1_V1 * Marron
55-2 Aig_S1_V1 * Gris
56-1 Aig_S1_V4-5 * Marron
56-2 Aig_S1_V4-5 * Gris
57-1
57-2
58-1
58-2
59-1
59-2
60-2
60-2
Nom Couleur
Aig_GCEnt_V1-2-2 Marron
Aig_GCEnt_V1-2 Gris
Aig_GCSor_V1 Marron
Aig_GCSor_V1 Gris
Aig_V1_E2 Marron
Aig_V1_E2 Gris
Aig_S2_V3-4-5 Marron
Aig_S2_V3-4-5 Gris
Aig_E1_V5 Marron
Aig_E1_V5 Gris
Aig_E1_V4-5 Marron
Aig_E1_V4-5 Gris
Aig_S1_V1 Marron
62 Aig_S1_V1 Gris
Aig_S1_V4-5 Marron
Aig_S1_V4-5 Gris

Raccordements communs

Numéro Nom Couleur
1 Aig_GCEnt_V1-2-2 * Noir
2 Aig_GCSor_V1-2 * Noir
3 Aig_V1_E2 * Noir
4 Aig_S2_V3-4-5 * Noir
5 Aig_E1_V5 * Noir
6 Aig_E1_V4-5 * Noir
7 Aig_S1_V1 * Noir
8 Aig_S1_V4-5 * Noir
