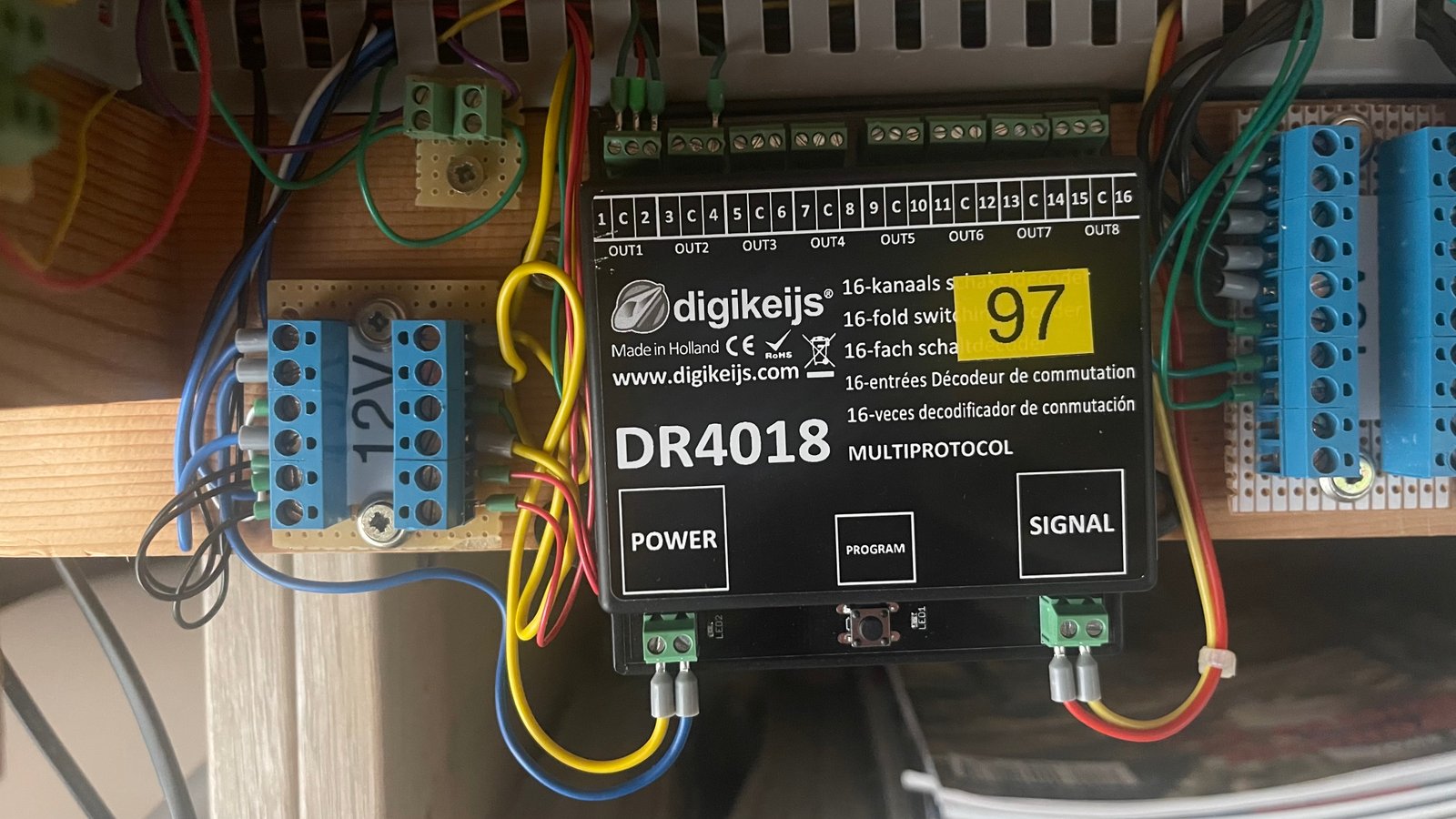

Décodeur 16 interrupteurs on/off DR4018 n°5

Digikeijs DR4018

Fonction:
Décodeur 16 interrupteurs on/off
N° module:
5

Le module

Date d'achat:
06 avril 2024
CV de programation:
47
Préréglage:
(Preset 1): 16 Interrupteur Marche/Arrêt
Adresse de début:
097
Adresse de fin:
112
Adressage:
Simple
Nombre de sorties:
16
Nombre de communs:
8
Alimentation:
Alimenté par une alimentation externe.
Manuel d'utilisation:
Télécharger le manuel

Notes

Alimentation 12V continu via une alimentation ATX.
Gère l'éclairage permanent des lampadaires 16V∼, des bâtiments 16V∼ et des bâtiments sous 12V.
Signal par DR5000.

Raccordements sorties

Adresse Nom Couleur
097 Relais Lampadaires 16V via relais 1 * Vert
98 Relais Bâtiments 16V via relais 2 * Vert
99 Sortie HS *
100 Relais Bâtiments 12V via relais 3 * Vert
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
Adresse Nom Couleur
097 Relais Lampadaires 16V via relais 1 Vert
98 Relais Bâtiments 16V via relais 2 Vert
99 Sortie HS
100 Relais Bâtiments 12V via relais 3 Vert
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
Adresse Nom Couleur
097 Relais Lampadaires 16V via relais 1 * Vert
98 Relais Bâtiments 16V via relais 2 * Vert
99 Sortie HS *
100 Relais Bâtiments 12V via relais 3 * Vert
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
Nom Couleur
Relais Lampadaires 16V via relais 1 Vert
Relais Bâtiments 16V via relais 2 Vert
Sortie HS
Relais Bâtiments 12V via relais 3 Vert
110

Raccordements communs

Numéro Nom Couleur
1 Relais 1-2-3 * Rouge
2
3
4
5
6
7
8
