Décodeur 16 interrupteurs on/off DR4018 n°6

Digikeijs DR4018

Fonction:
Décodeur 16 interrupteurs on/off
N° module:
6

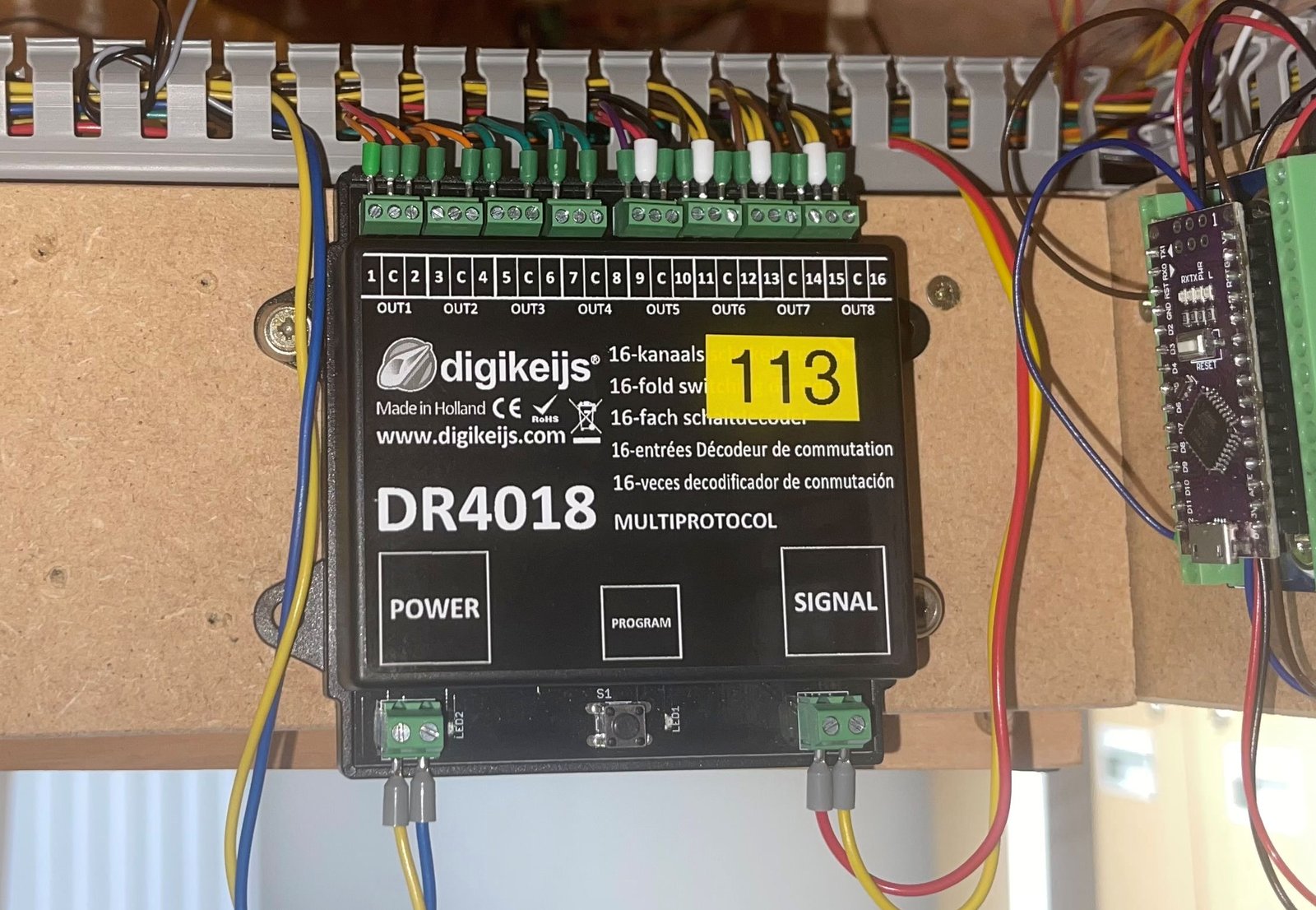

Le module

Date d'achat:
22 octobre 2024
CV de programation:
47
Préréglage:
(Preset 1): 16 Interrupteur Marche/Arrêt
Adresse de début:
113
Adresse de fin:
128
Adressage:
Simple
Nombre de sorties:
16
Nombre de communs:
8
Alimentation:
Alimenté par la centrale.
Manuel d'utilisation:
Télécharger le manuel

Notes

Alimentation 12V continu via une alimentation ATX.
Gère l'éclairage aléatoire des bâtiments du dépôt avec des ampoules 16V ou des leds et 4 relais pour le 16V∼.
Signal par DR5000.

Raccordements sorties

Adresse Nom Couleur
113 Eclairage aléatoire ville via relais 1 * Orange
114 Eclairage total ville via relais 2 * Orange
115 Eclairage aléatoire village via relais 3 * Orange
116 Eclairage total village via relais 4 * Orange
117 Moteur Passage à niveau via relais 5 * Vert
118 Moteur Moulin à vent via relais 6 * Vert
119 Moteur Manège via relais 7 * Vert
120 Moteur Fonderie via relais 8 * Vert
121 Feux Passage à niveau * Noir
122 Effet soudure * Noir
123 Fonderie bât. G * Marron
124 Bâtiment administratif * Marron
125 Entrepôt * Marron
126 Château d'eau * Marron
127 Fonderie bât. D * Marron
128 Atelier * Marron
129
130
131
132
133
134
135
136
Adresse Nom Couleur
113 Eclairage aléatoire ville via relais 1 Orange
114 Eclairage total ville via relais 2 Orange
115 Eclairage aléatoire village via relais 3 Orange
116 Eclairage total village via relais 4 Orange
117 Moteur Passage à niveau via relais 5 Vert
118 Moteur Moulin à vent via relais 6 Vert
119 Moteur Manège via relais 7 Vert
120 Moteur Fonderie via relais 8 Vert
121 Feux Passage à niveau Noir
122 Effet soudure Noir
123 Fonderie bât. G Marron
124 Bâtiment administratif Marron
125 Entrepôt Marron
126 Château d'eau Marron
127 Fonderie bât. D Marron
128 Atelier Marron
129
130
131
132
133
134
135
136
Adresse Nom Couleur
113 Eclairage aléatoire ville via relais 1 * Orange
114 Eclairage total ville via relais 2 * Orange
115 Eclairage aléatoire village via relais 3 * Orange
116 Eclairage total village via relais 4 * Orange
117 Moteur Passage à niveau via relais 5 * Vert
118 Moteur Moulin à vent via relais 6 * Vert
119 Moteur Manège via relais 7 * Vert
120 Moteur Fonderie via relais 8 * Vert
121 Feux Passage à niveau * Noir
122 Effet soudure * Noir
123 Fonderie bât. G * Marron
124 Bâtiment administratif * Marron
125 Entrepôt * Marron
126 Château d'eau * Marron
127 Fonderie bât. D * Marron
128 Atelier * Marron
129
130
131
132
133
134
135
136
Nom Couleur
Eclairage aléatoire ville via relais 1 Orange
Eclairage total ville via relais 2 Orange
Eclairage aléatoire village via relais 3 Orange
Eclairage total village via relais 4 Orange
Moteur Passage à niveau via relais 5 Vert
Moteur Moulin à vent via relais 6 Vert
Moteur Manège via relais 7 Vert
Moteur Fonderie via relais 8 Vert
Feux Passage à niveau Noir
Effet soudure Noir
Fonderie bât. G Marron
Bâtiment administratif Marron
Entrepôt Marron
126 Château d'eau Marron
Fonderie bât. D Marron
Atelier Marron

Raccordements communs

Numéro Nom Couleur
1 Relais 1-2-3-4-5-6-7-8 * Rouge
2
3
4
5 Effet soudure - Feux PN (121-122) * Rouge
6 Fonderie bât. G - Bâtiment administratif (123-124) * Jaune
7 Entrepôt - Château d'eau (125-126) * Jaune
8 Fonderie bât. D - Atelier (127-128) * Jaune
