Le Digital (DCC)

Le protocole DCC permet un contrôle numérique précis et flexible des trains miniatures, en envoyant des signaux numériques à travers la voie et en utilisant des décodeurs pour convertir ces signaux en commandes pour les locomotives, wagons et accessoires.

Paramètrages du DR4018

Configuration du Preset du décodeur

Pour piloter des signaux à 3 feux de type SNCF (Sémaphore) ou à 4 feux (Carré), il suffit de configurer le DR4018 en mode feux néerlandais via le préréglage n°7 de le CV 47.

En sortie d'usine, le DR4018 est configuré en Preset 0, ceci pour la gestion de 8 aiguillages à double solénoïdes. Pour le Preset 0, chaque groupe de sorties, OUTx "plot" possède une adresse. Si l'adresse de base du DR4018 est 65, les adresses des 8 groupes suivantes seront : 65, 66, 67, 68, 69, 70, 71 et 72 pour le dernier groupe de 3 plots.

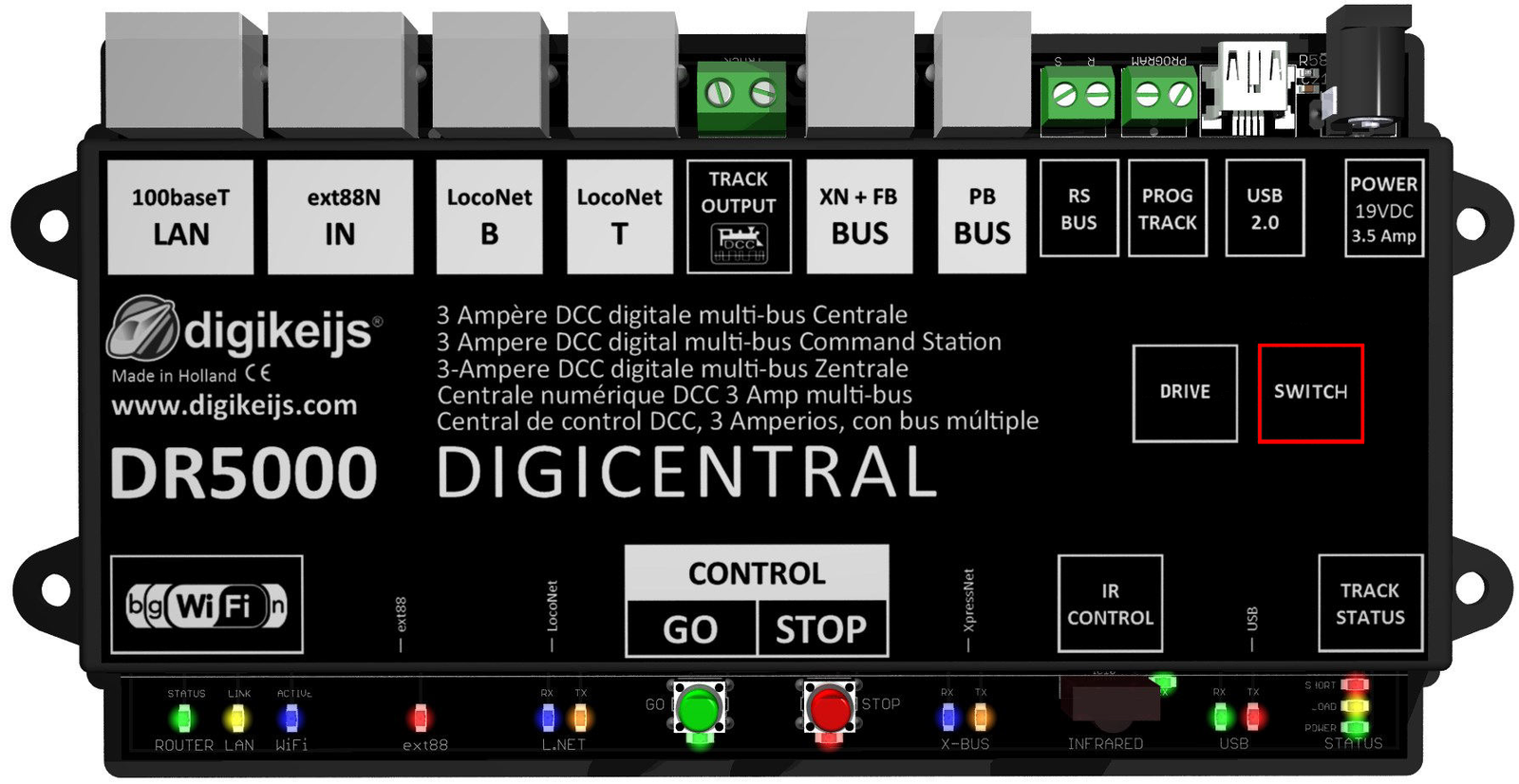

Nous devons configurer le CV47 sur le préréglage n°7, préréglage qui concerne les feux Néerlandais, mais qui est applicable au sémaphore à 3 feux SNCF. Pour cela nous ouvrons l'application de la DR5000 et allons cliquer sur "PROG TRACK". Une fois la fenêtre ouverte, nous choisissons l'onglet "Programmation CV" puis nous sélectionnons le mode "POM" (Programmation On Main), bien sûr ne pas oublier de mettre la centrale en mode "Exploitation" en appuyant sur le bouton vert.

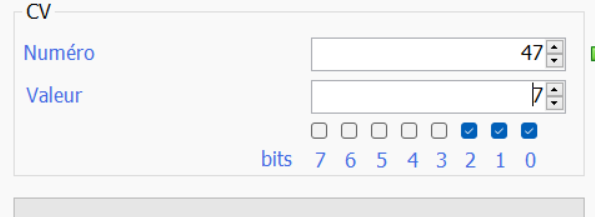

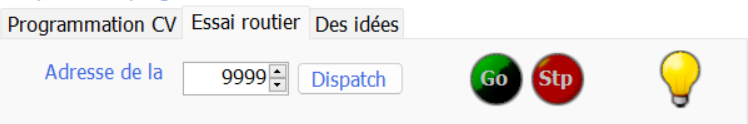

Dans le cartouche "Adresse" nous y entrons la valeur de 9999 (si les deux symboles à droite sont grisés, c'est normal). Maintenant dans le cartouche "CV" au niveau de "Numéro" nous y entrons la valeur de 47 et en face de "Valeur" celle de 7. Nous choisissons maintenant l'onglet "Esssai routier" puis nous cliquons sur l'ampoule (celle-ci passe en jaune) pour simuler une alimentation, nous revenons dans l'onglet "Programmation CV".

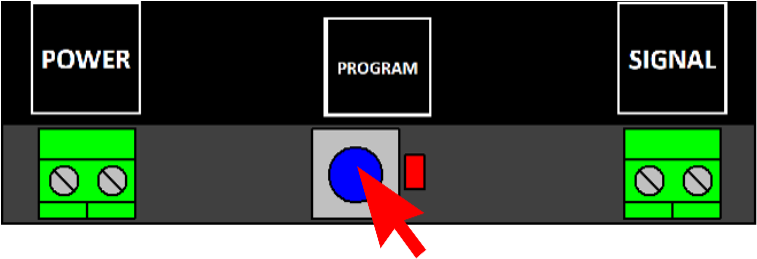

Là, nous pressons sur le bouton "Program" du décodeur DR4018, la LED rouge s'allume et pour finir, il suffit de cliquer sur la flèche orange de la fenêtre de programmation du DR5000, la barre de chargement progresse et fini par marquer "OK" et nous appuyons de nouveau sur le bouton du DR4018 pour valider le changement. Voilà, le CV 47 est programmée.

PROGTRACK

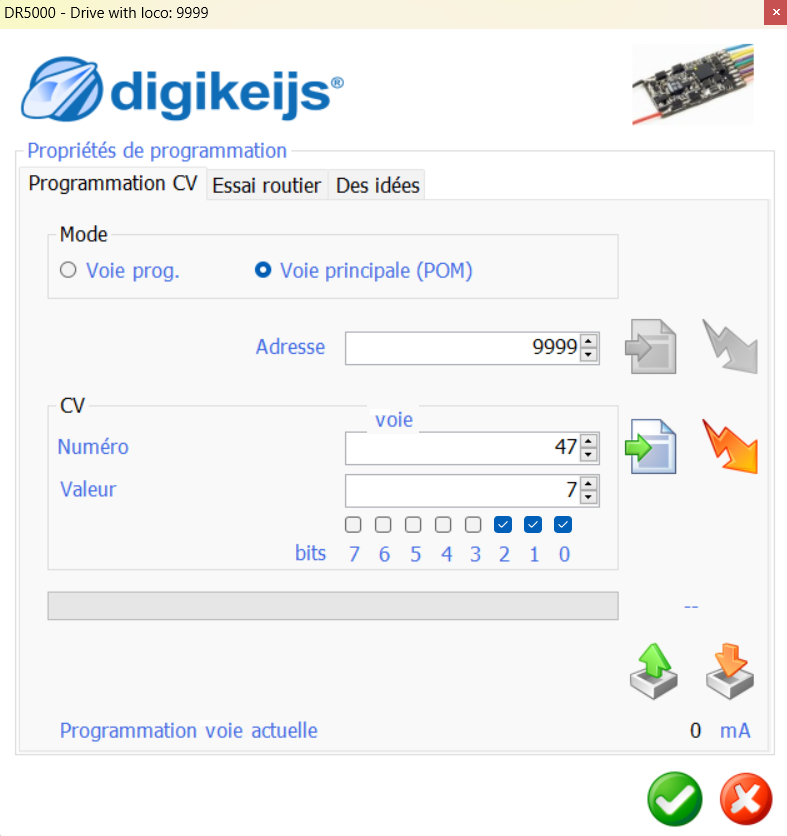

La fenêtre de "PROG TRACK".

Configuration de l'adresse de base du décodeur DR4018

Nous pouvons donner au décodeur son adresse de base (pour le OUT1), 65 dans l'exemple, adresse à part ir de laquelle toutes ses sorties seront numérotées à la suite les unes des autres via la fenêtre"Switch" de l'application DR5000.
Maintenant, nous pressons à nouveau sur le bouton "Program" du décodeur DR4018, la LED rouge s'allume.
Dans la fenêtre "Propriétés du tableau de bord", nous sélectionnons l'adresse 65 dans le cartouche "Changer d'adresse" puis nous cliquons sur le bouton vert correspondant à 65. La LED rouge du DR4018 s'éteint, son adresse de base est maintenant programmée à 65.

Switch

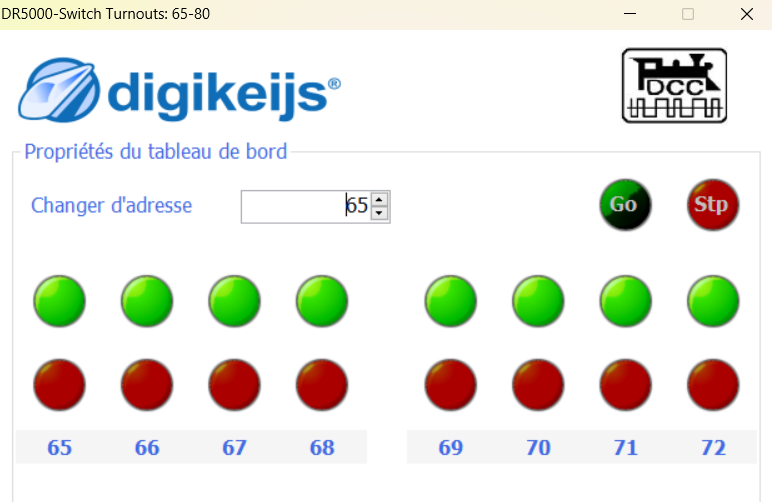

La fenêtre "Propriétés du tableau de bord".

Allumage des leds du signal

Exemple avec les adresses 65 à 68 pour un sémaphore avec le CV47 sur le préréglage n°7. La sortie 68 n'est pas utilisée.

Adresse 65 Adresse 66 Adresse 67 Couleur Signal
Jaune Jaune
Vert clignotant Vert clignotant
Vert clignotant Vert clignotant
Vert Vert
Jaune clignotant Jaune clignotant
Jaune Jaune
Jaune Jaune
Rouge Rouge
