Paramètrages d'un DR4088LN-XX

Ce tutoriel très concis explique comment programmer un rétromodule Digikeijs DR4088LN pour une utilisation avec le réseau LocoNet. Dans l'exemple, nous utiliserons les 16 rétrosignalistions avec une adresse de départ à 1.

Principe de programation

• Connectez le DR4088LN-XX à la DR5000 pour y être programmé.

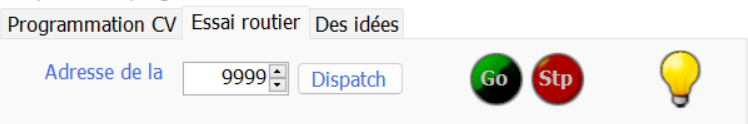

• Ouvrez l'application de la DR5000.
• L'adresse de départ et le numéro du premier module doivent être renseignés en premier.

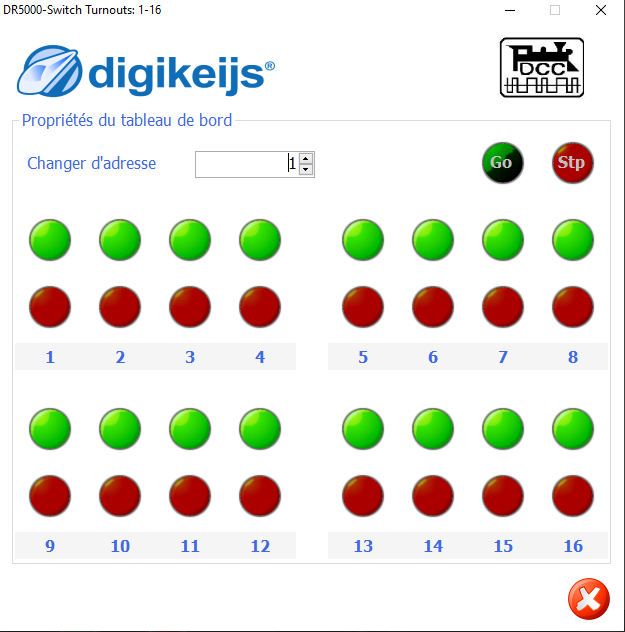

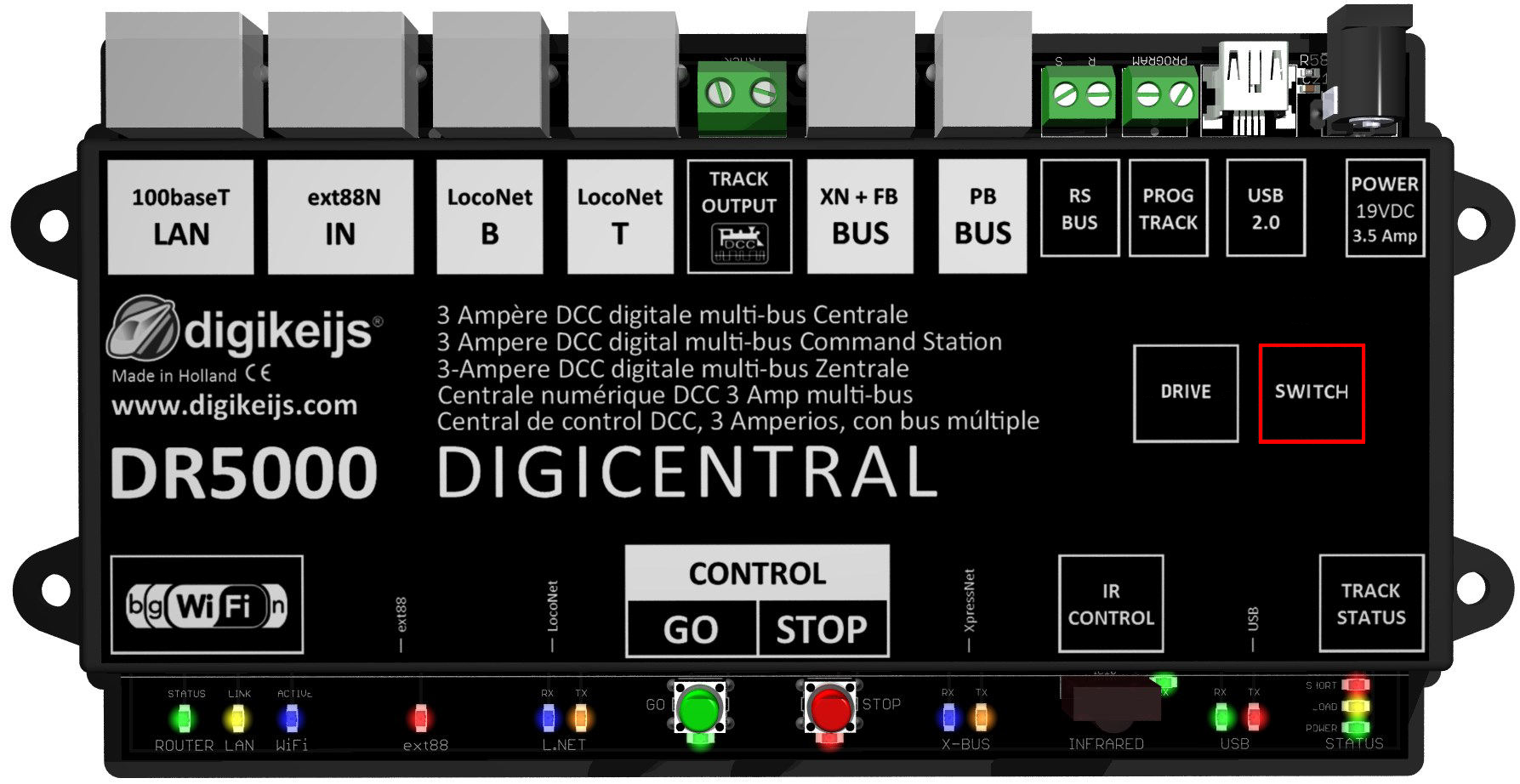

  Ouvrez le panneau de contrôle des aiguillages en cliquant sur "Switch" afin de donner une adresse de départ à votre module DR4088LN-XX.

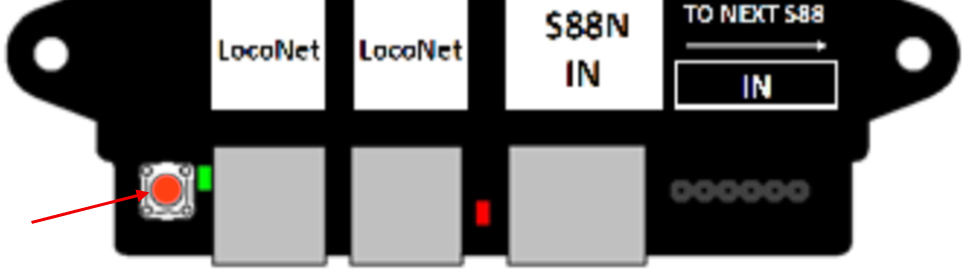

• Appuyez sur le bouton "Programmation" du DR4088LN-XX, la LED verte clignote indiquant que la module est en attente de programmation.
• Assignez l'adresse de départ en donnant l'adresse d'aiguillage, numéro 1 dans notre exemple (en cliquant sur la touche rouge ou verte).
• La LED verte du DR4088LN-xx clignote maintenant selon un cycle différent pour signaler que le DR4088LN-xx attend maintenant le nombre de capteur. Le nombre de capteur est de nouveau envoyé au DR4088LN-xx via une commande d'aiguillage.
• Etant donné que nous souhaitons utiliser les 16 rétrosignalisations, assignons l'adresse 16.
• Le DR4088LN-XX termine automatiquement sont mode "programmation" avec une mise en mémoire de son numéro dans le chainage et son nombre de capteurs de rétrosignalisattion.

---
