Le Digital (DCC)

Le protocole DCC permet un contrôle numérique précis et flexible des trains miniatures, en envoyant des signaux numériques à travers la voie et en utilisant des décodeurs pour convertir ces signaux en commandes pour les locomotives, wagons et accessoires.

Paramètrages du CDF80108007S

Principe de configuration du décodeur

Pour piloter des signaux complexes de type SNCF (Carré, Ralentissement, Rappel de ralentissement, etc ...), il suffit de configurer l'adressage du décodeur par les CV1 et 9 via l'attribution d'une adresse (comme une loco) puis le mode du décodeur correspondant au signaux utilisés via le CV33.
Les modes 1 à 5 se traduisent par un fonctionnement différent :

  • Le mode 1 permet la commande de 4 signaux à 2 feux,
  • Le mode 2 permet la commande de 2 signaux à 4 feux,
  • Le mode 3 permet la commande d'un signal à 8 feux,
  • Le mode 4 permet la commande de 2 signaux à 2 feux et d'un signal à 4 feux,
  • Le mode 5 permet la commande d'un signal à 2 feux et d'un signal à 6 feux,

En sortie d'usine, le 80108007S est configuré comme suit:

  • CV1 à 1
  • CV9 à 0
  • CV33 à 0
Pour réaliser la configuration du décodeur, celui-ci devra être relié à la sortie "voie de programmation" de la centrale DCC (bornes 1 et 2 du connecteur P1) ainsi qu'à une source d'alimentation (bornes 3 et 4 du connecteur P1).

Configuration de l'adresse de base du décodeur

La première chose à réaliser est de donner une adresse de base au décodeur, la programmation se fait comme l'attribution d'une adresse à une locomotive. Dans cet exemple, j'ai attribué l'adresse 1 à ce premier décodeur ce qui lui attribue la plage d'adresses accessoires de 1 à 4.

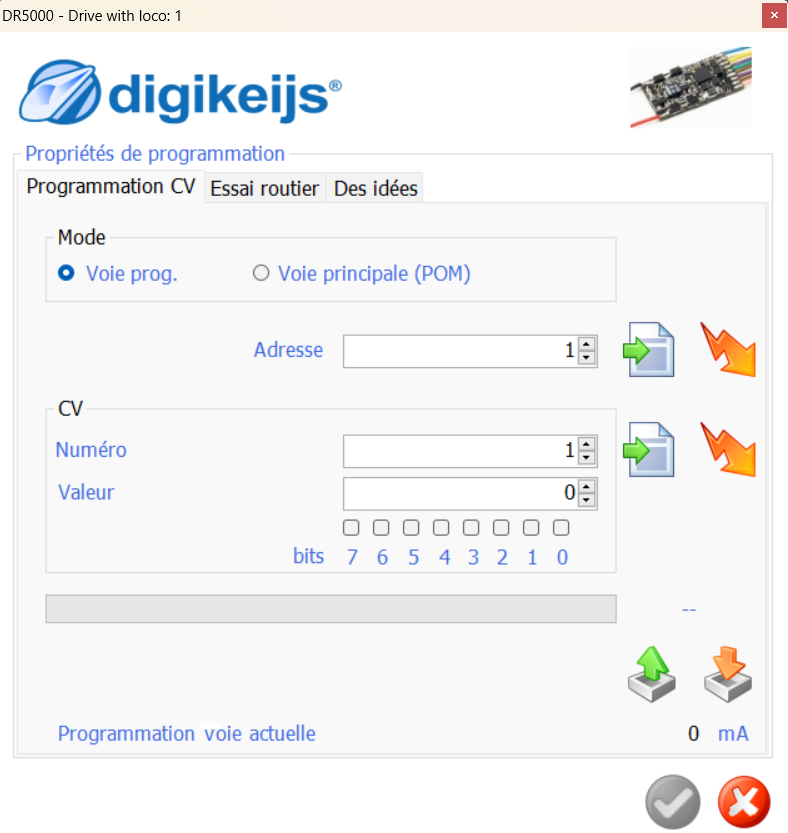

La programmation se fait via le panneau "PROG TRACK" de l'application Digikeijs©.
Là, on attribuela valeur 1 dans champ adresse; le CV1 sera à 0 et le CV9 à 0.
Une fois les programations réalisées, nous réinstallons le cavallier J01 pour empêcher toute modification intempestive de la configuration.

Configuration l'adresse du décodeur

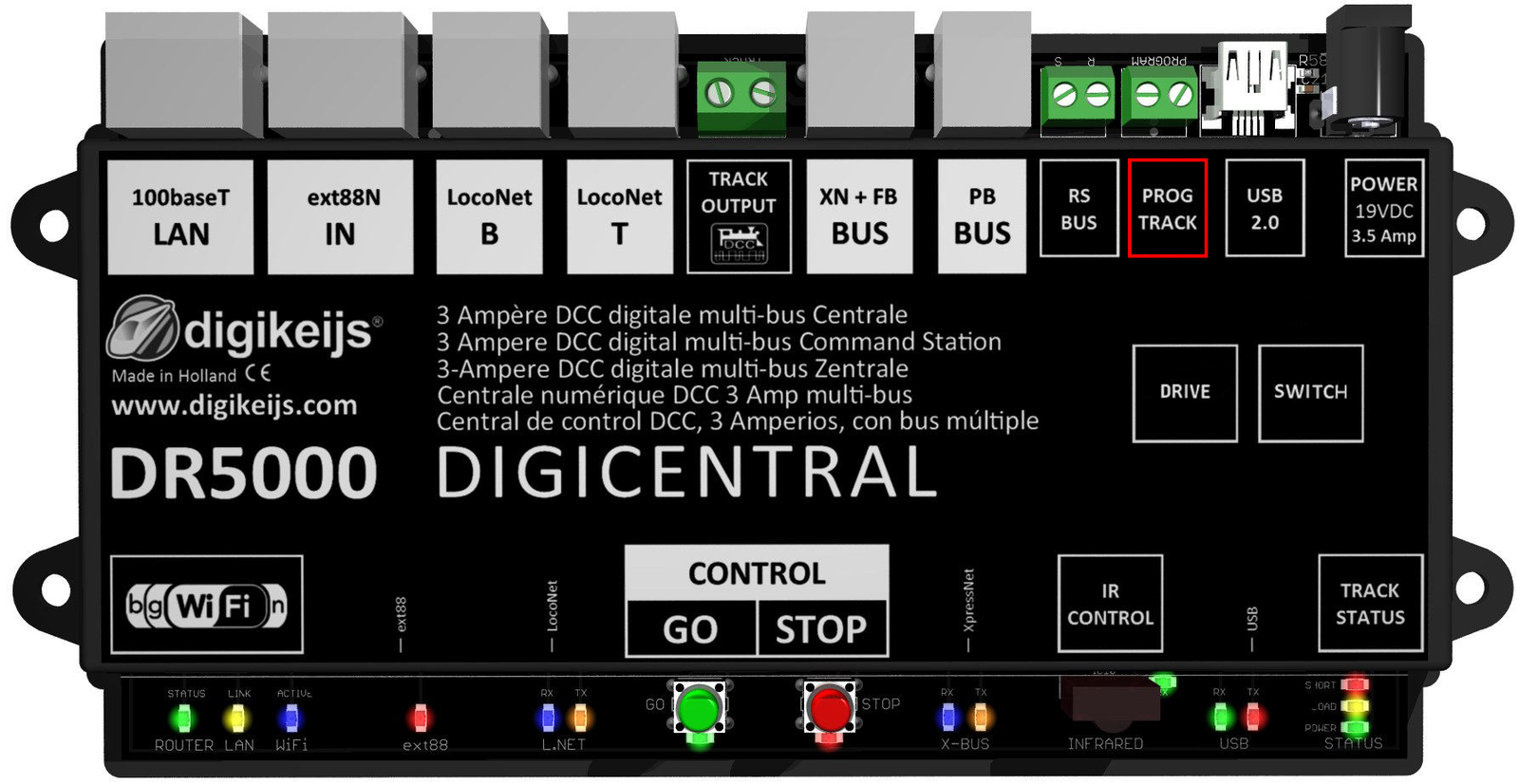

Dans notre exemple nous allons programmer le décodeur pour piloter 2 signaux à 4 feux soit le mode 2. Nous devons configurer le CV33. Pour cela nous ouvrons l'application de la DR5000 et allons sur l'onglet "PROG TRACK". Une fois la fenêtre ouverte nous passons au mode "Piste prog.", bien sûr ne pas oublier de mettre la centrale en mode "Exploitation" en appuyant sur le bouton vert et on retire le cavallier J01 du décodeur.
Dans le cartouche "Adresse" nous y entrons la valeur de 1 (si les deux symboles à droite sont grisés, c'est normal). Maintenant dans le cartouche CV au niveau de "Numéro" nous y entrons la valeur de 33 et en face de "Valeur" celle de 2.
Là, il suffit de cliquer sur la flèche orange de la fenêtre de programmation de DR5000, la barre de chargement progresse et fini par marquer "OK". Voilà, le CV 33 est programmée en mode 2.

Couleurs
CV33 : La fenêtre de "PROG TRACK".

Allumage des leds du signal

Exemple avec les adresses 1-2 pour un Rappel de ralentissement avec le mode n°2.

Adresse 1 Adresse 2 Couleur signal
- Vert
- Rouge
- Jaune
- 2 Jaunes
